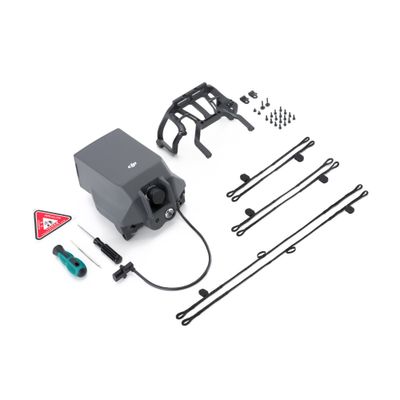

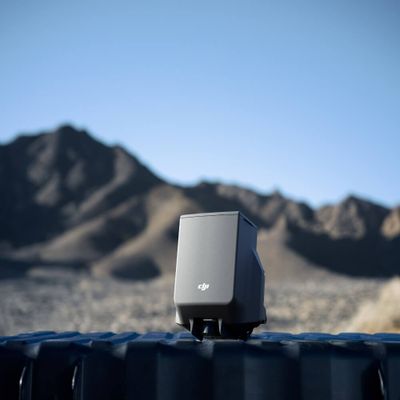

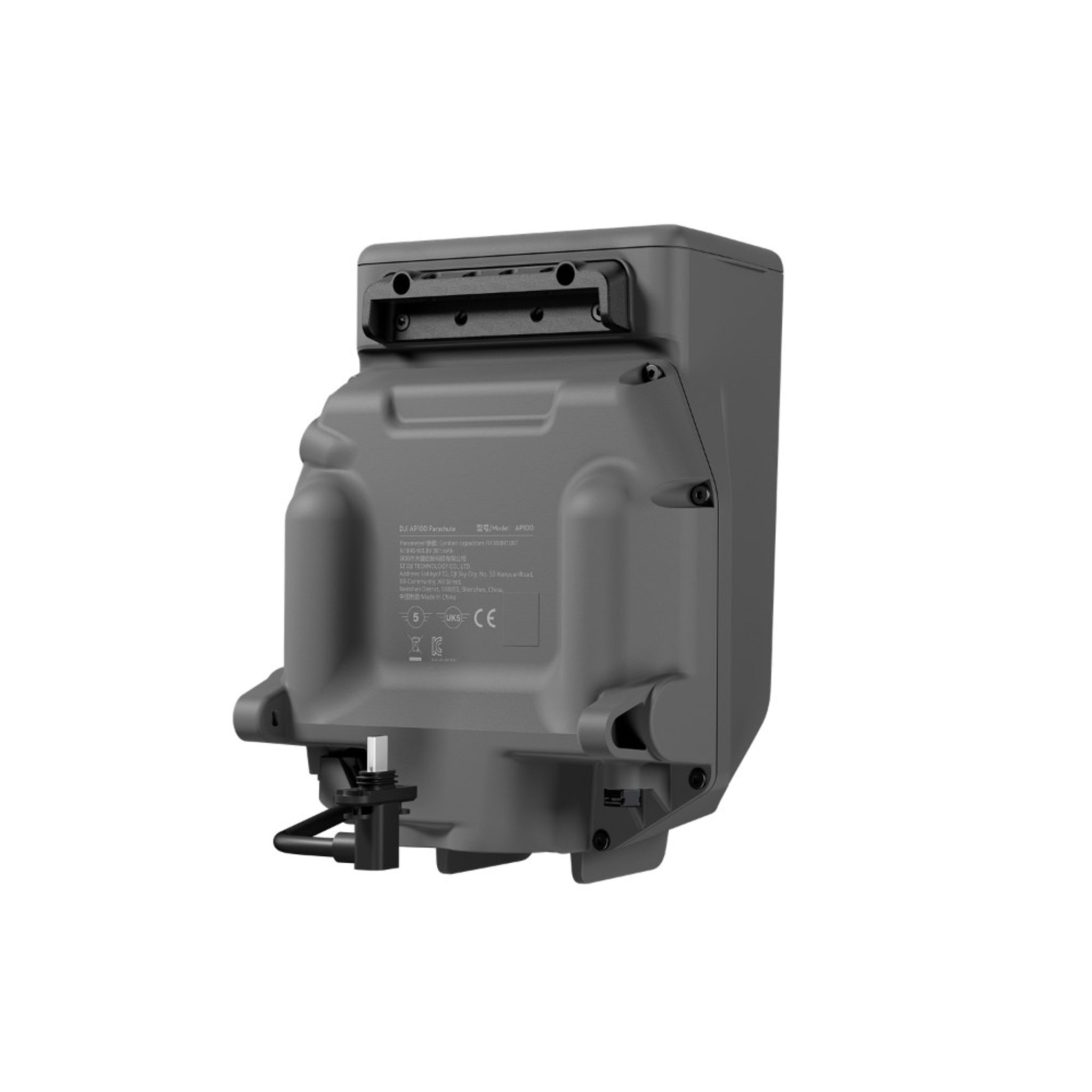

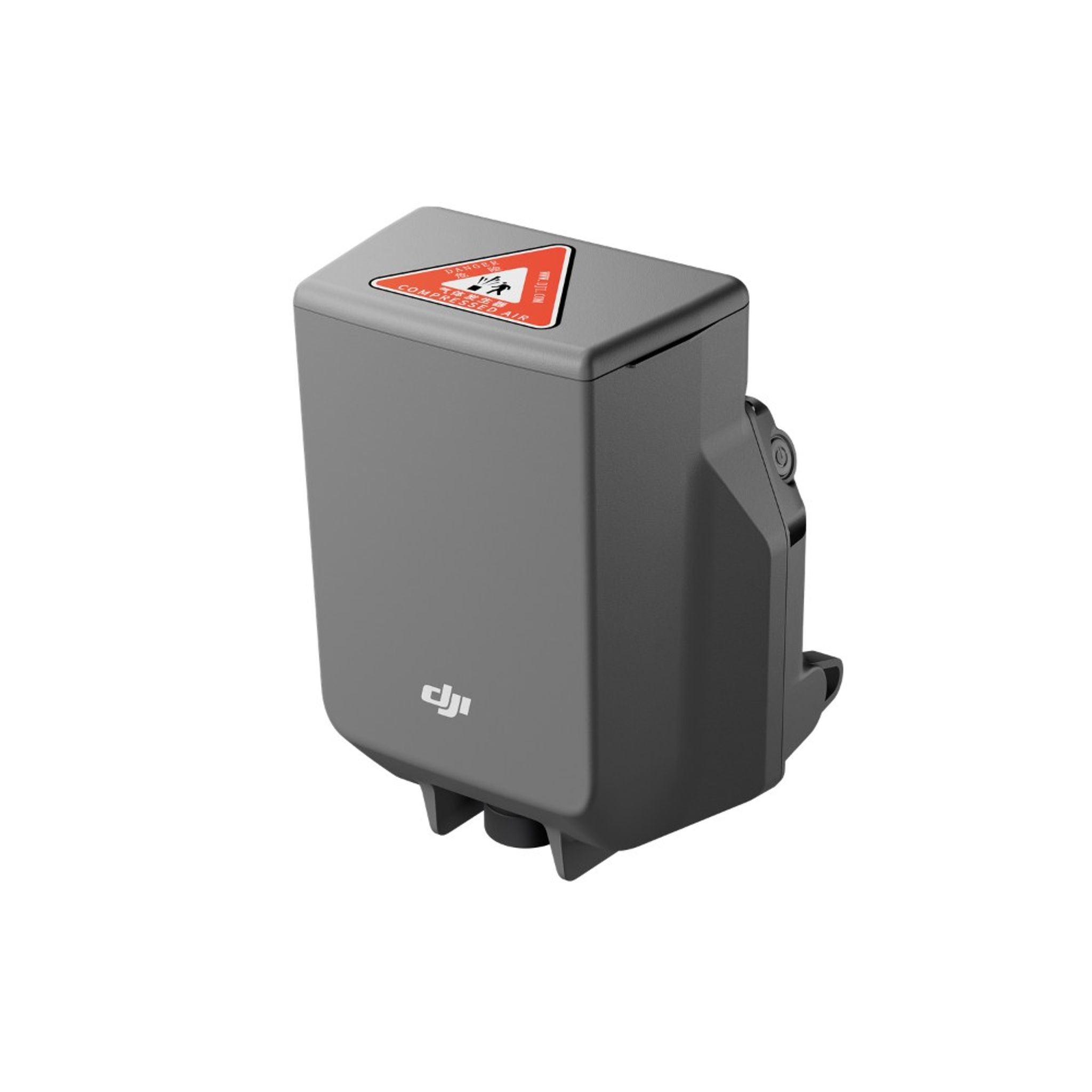

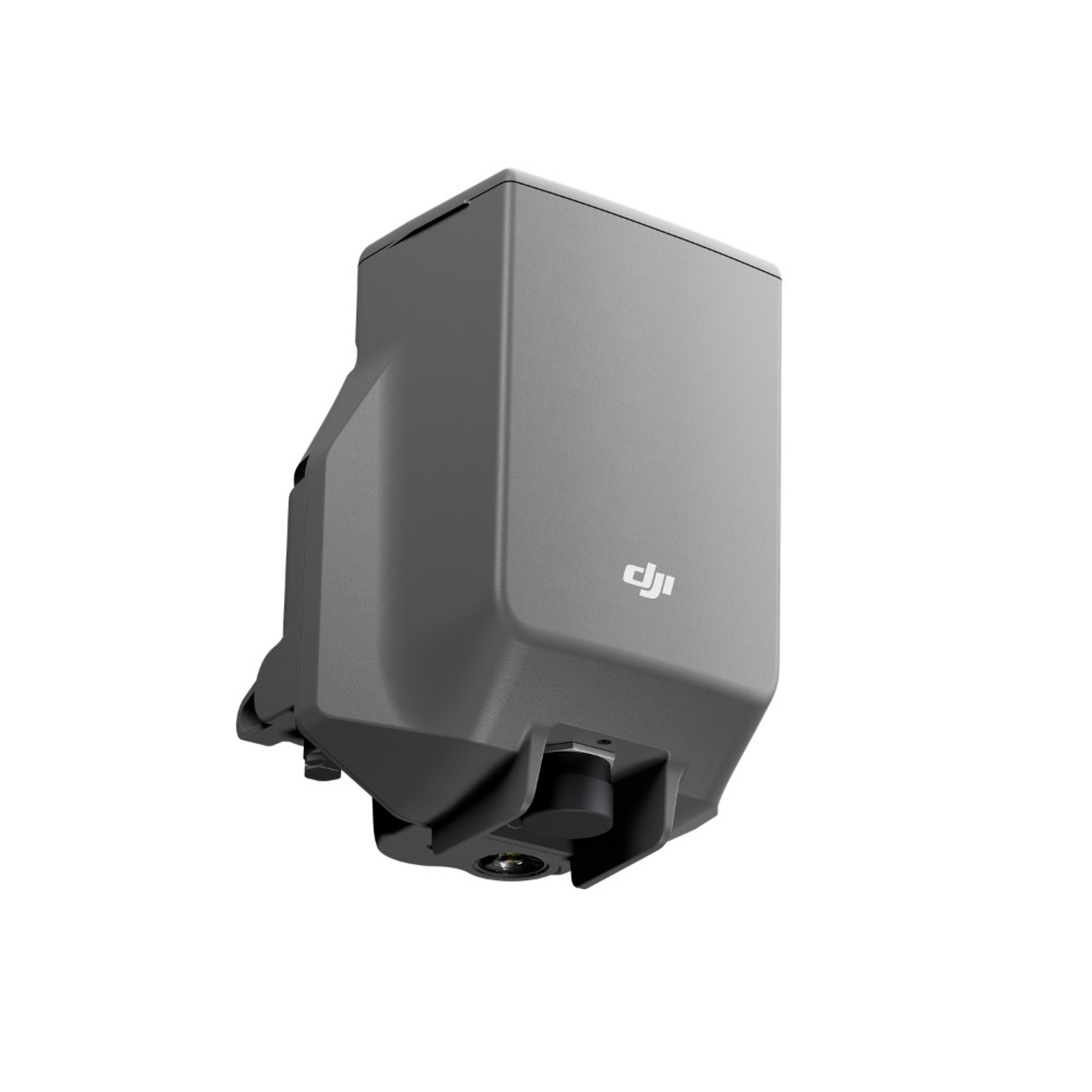

DJI AP100 Parachute

DJI AP100 är DJI Enterprises första fallskärmssystem, framtaget specifikt för Matrice 400. Den låser upp flygningar du annars inte får göra – i tätbebyggd miljö och över kontrollerade markområden – genom att uppfylla EASA:s säkerhetskrav för C5 och C6. Och den gör det utan att krångla till din arbetsdag.

Det viktigaste i korthet

• Ger Matrice 400 klassning för C5 (och C6 via fabrikspaket) – öppnar för STS-01 och STS-02
• Löser ut på under 600 ms och sänker drönaren med under 5 m/s
• Aktiveras direkt i fjärrkontrollen – ingen skrymmande extra radioenhet

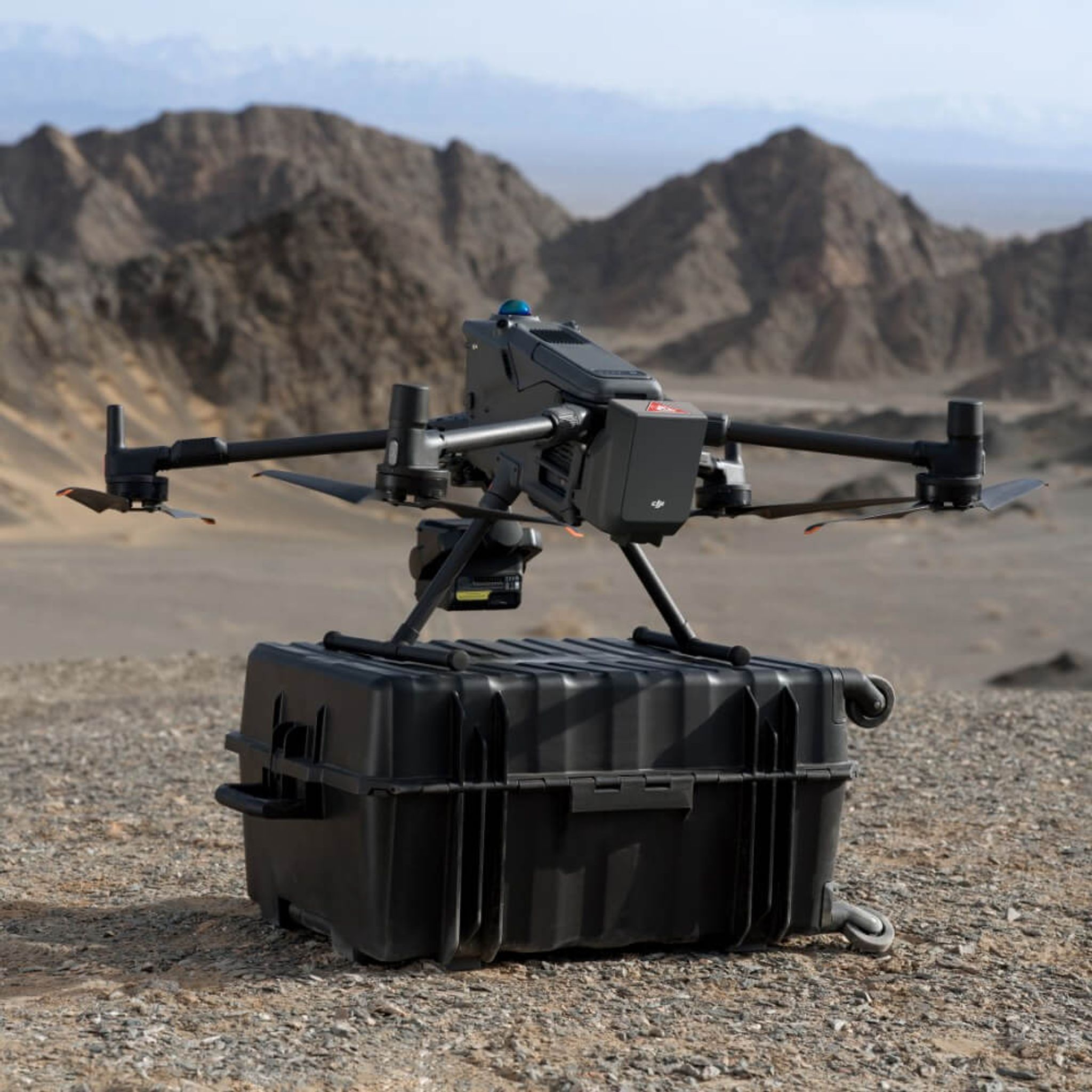

• Sitter kvar på drönaren i transportväskan – inget montage före varje flygning
• Fungerar oberoende av drönaren: egen kraft, egna sensorer, egen väg till motorerna
• Väger 935 g · IP55 · −20 °C till 50 °C · engångssystem med 3 års livslängd

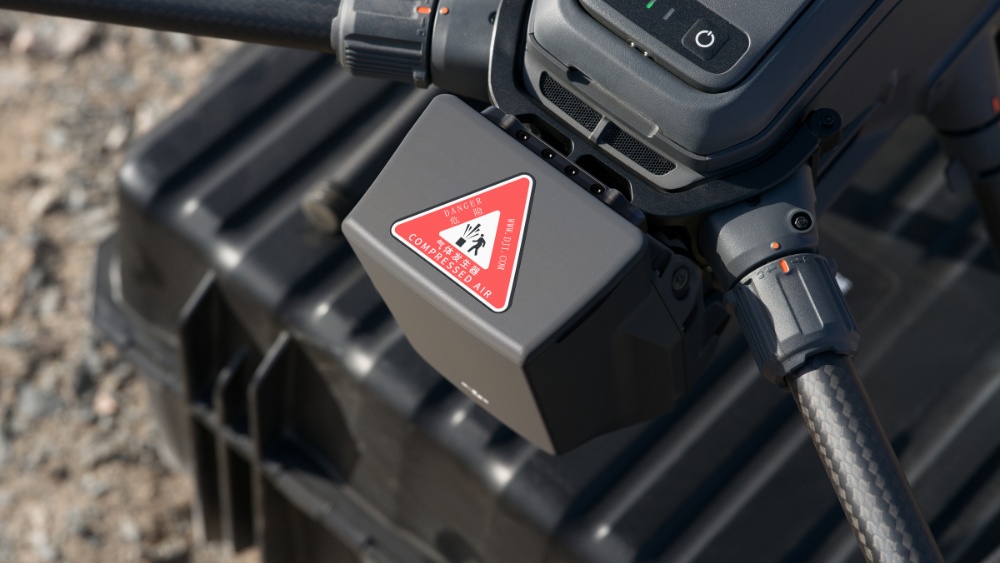

Vad innebär dessa klassningar?

För att få flyga i mer krävande miljöer måste den samlade risken i operationen reduceras till en nivå som luftfartsmyndigheten kan acceptera. EASA:s riskmodell väger samman markrisk (GRC) och luftrisk (ARC) till ett SAIL-värde – ett mått på hur robust operationen måste vara. En certifierad fallskärm med FTS är ofta det som fäller avgörandet för att komma ner till en acceptabel nivå, och därmed få tillståndet beviljat.

Hur det används beror på vilken väg du tar:

• Standardscenario (STS): här räcker drönarens klassning som bevis. C5 täcker STS-01 (flygning inom synhåll) och C6 täcker STS-02 (flygning bortom synhåll). Ingen egen riskanalys behövs – det räcker med en anmälan till Transportstyrelsen.

• PDRA eller SORA: för mer komplexa operationer krävs att du visar specifika riskreduceringar. Här styrker MoC 2511 (flygterminering) och MoC 2512 (M2-mitigering – dämpat nedslag med lägre anslagsenergi) att kraven är uppfyllda.

AP100 är tillsammans med Matrice 400 EU-typgodkänd (Applus+) och deklarerad enligt MoC 2511 och MoC 2512, och uppfyller kraven för C5 och C6. Det ger Matrice 400 den täckning som krävs för STS-01 och STS-02, och uppfyller samtidigt kraven för specifika tillstånd via PDRA eller SORA.

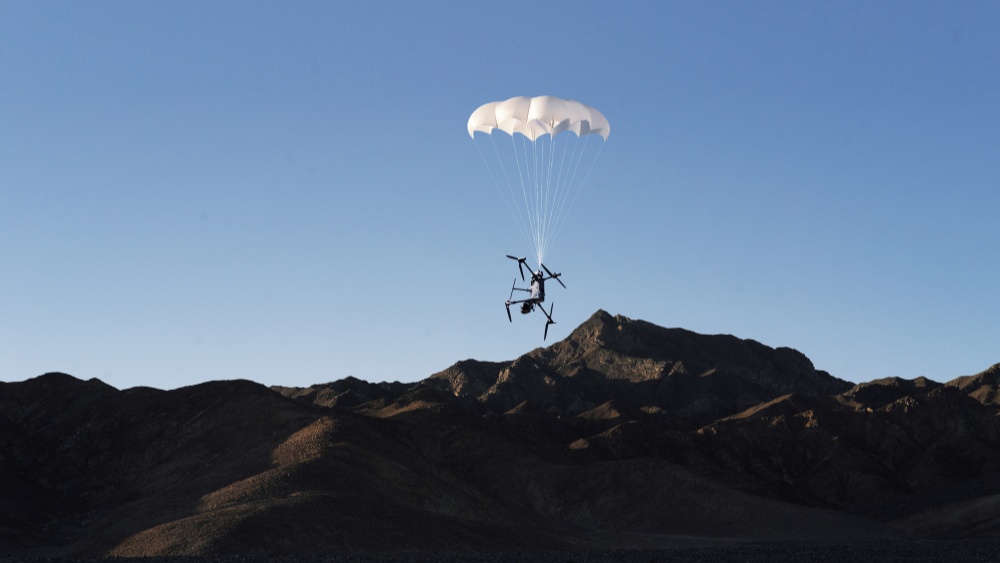

Snabb och tillförlitlig utlösning

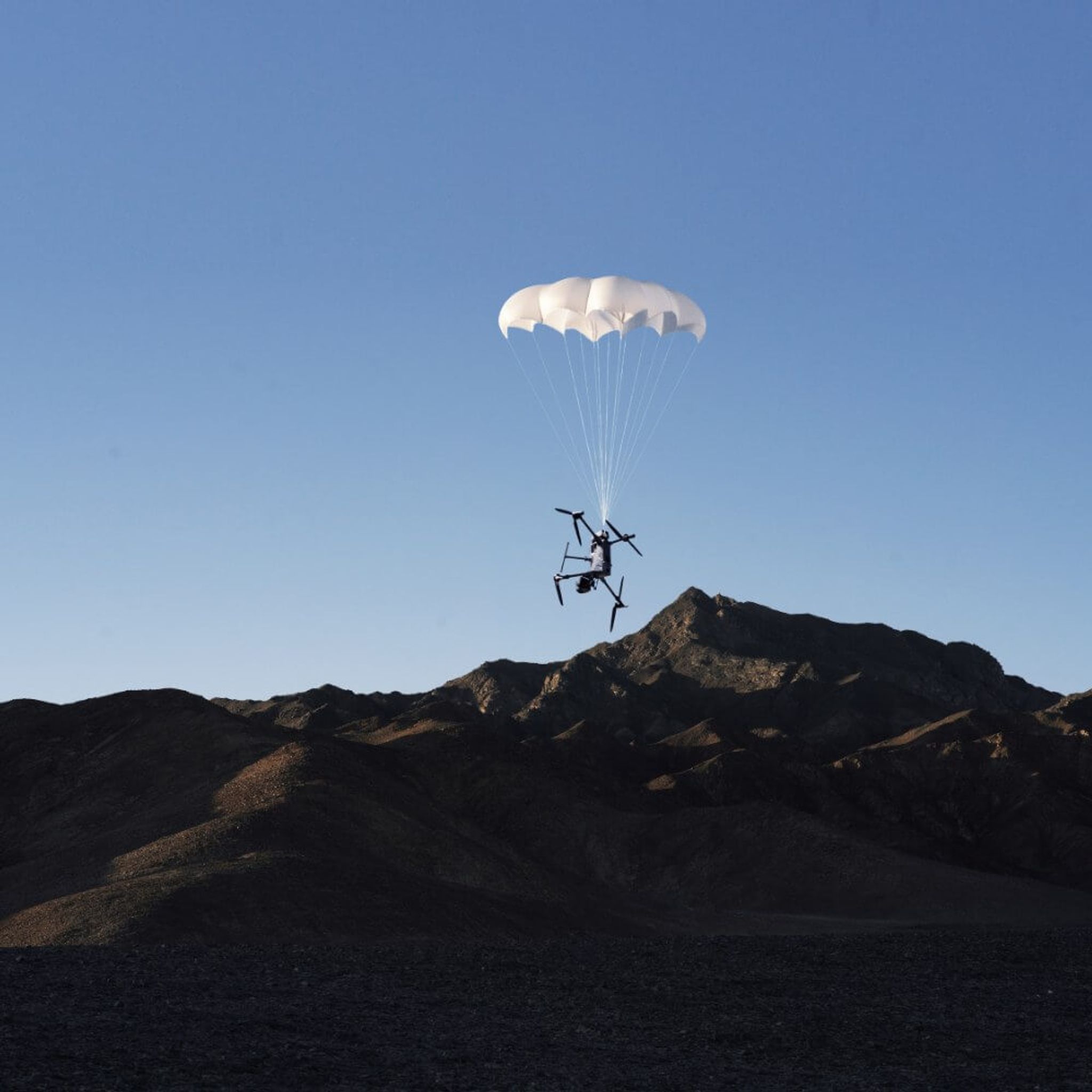

AP100 använder pyroteknisk utlösning – samma princip som en krockkudde. En gasgenerator skjuter ut fallskärmen på under 600 millisekunder och drar linorna raka. Vid utlösning bryter det integrerade FTS:et strömmen till motorerna och stoppar dem, så att linorna inte trasslar in sig i propellrarna.

• Responstid: under 600 ms
• Nedsjunkningshastighet: ≤5 m/s
• Fungerar från 30 meters höjd och uppåt

Ljud- och ljus-signal vid utlösning av systemet

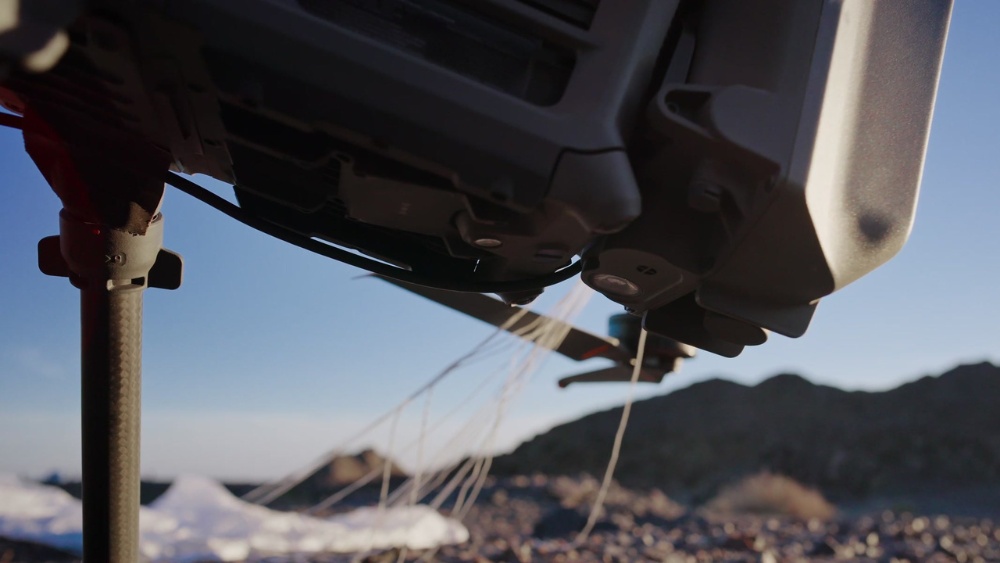

AP100 har inbyggd ljud- och ljus-signal som startar upp om systemet aktiveras / löser ut. Detta varnar omgivningen om att något har hänt och att drönaren faller. Det är en säkerhetsfunktion som låter omgivningen skydda sig och eventuella sårbara objekt i nedslagssområdet. Trots att fallskärmen kraftigt reducerar nedslagsenergin så kan det orsaka skador.

Dessutom gör ljud- och ljus-signalen att drönaren lättare kan återfinnas om en olycka sker i områden där den kan hamna svåråtkomligt.

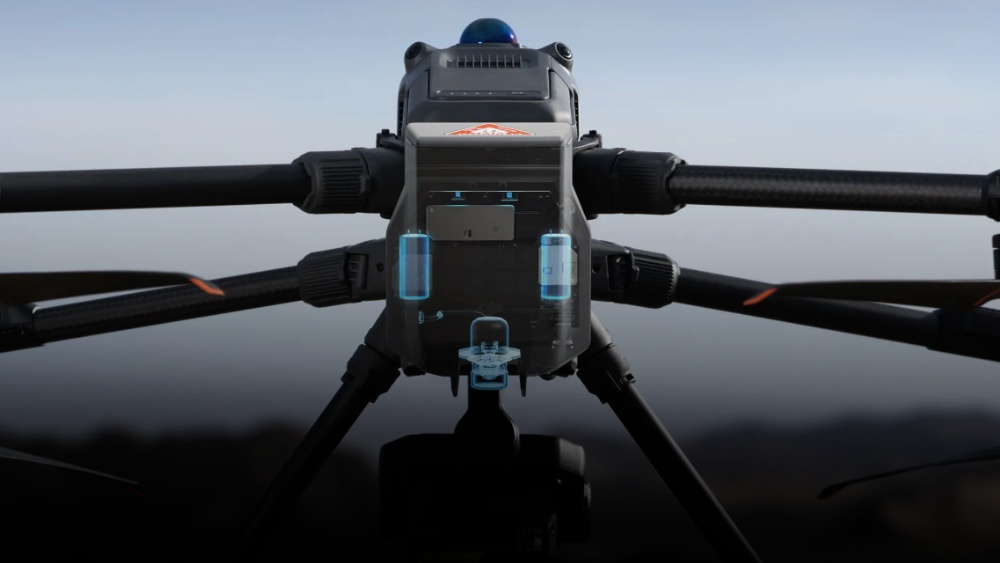

Oberoende av drönarens system

En fallskärm är bara värd något om den fungerar i exakt det ögonblick allt annat slutar fungera. Därför är AP100 oberoende av drönarens egna system:

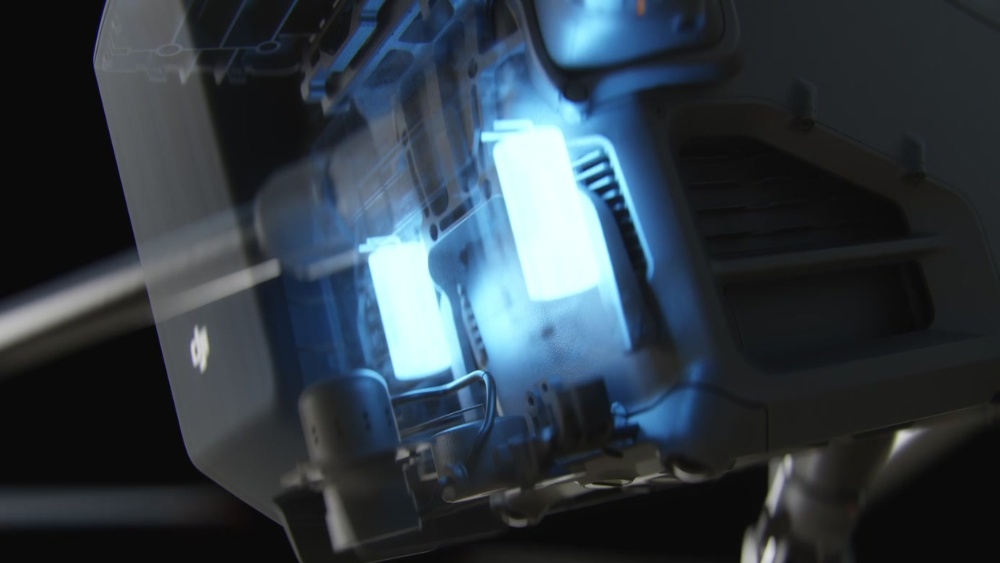

• Egen kraft: inbyggda kondensatorer driver systemet i ungefär en timme även om huvudbatteriet slås ut
• Egna sensorer: känner av onormala rörelser och hastigheter själv, utan att förlita sig på drönarens flight controller
• Egen väg till motorerna: FTS:et skickar sitt kommando direkt till motorstyrningen via en egen krets
• Kontinuerlig övervakning: gasgenerator och länkar kollas löpande, med larm i realtid via HMS i DJI Pilot 2

Flera sätt att lösa ut

• Automatiskt: vid onormal attityd eller hastighet, samt via geocaging (EU)

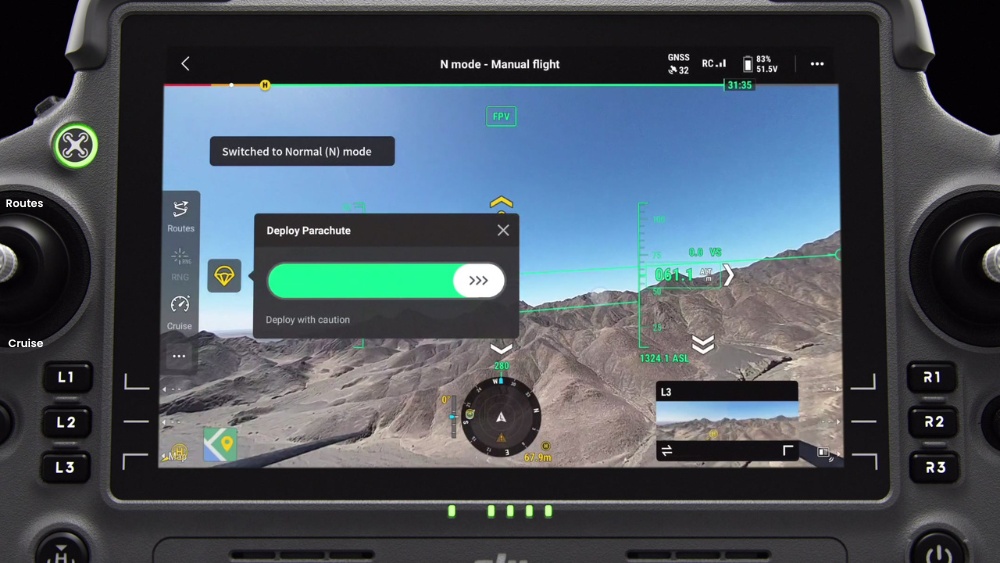

• Manuellt: dra i säkerhetslidern på fallskärmsikonen i DJI Pilot 2
• Via 4G (EU): en dedikerad kanal oberoende av den vanliga RC-länken (kräver DJI Cellular Dongle 2 med aktivt SIM-kort)
• Via FlightHub 2 (EU): fjärrutlösning via webbgränssnittet med drönarens serienummer och en verifieringskod

FTS och 4G Enhanced Transmission kan användas samtidigt utan att påverka varandra.

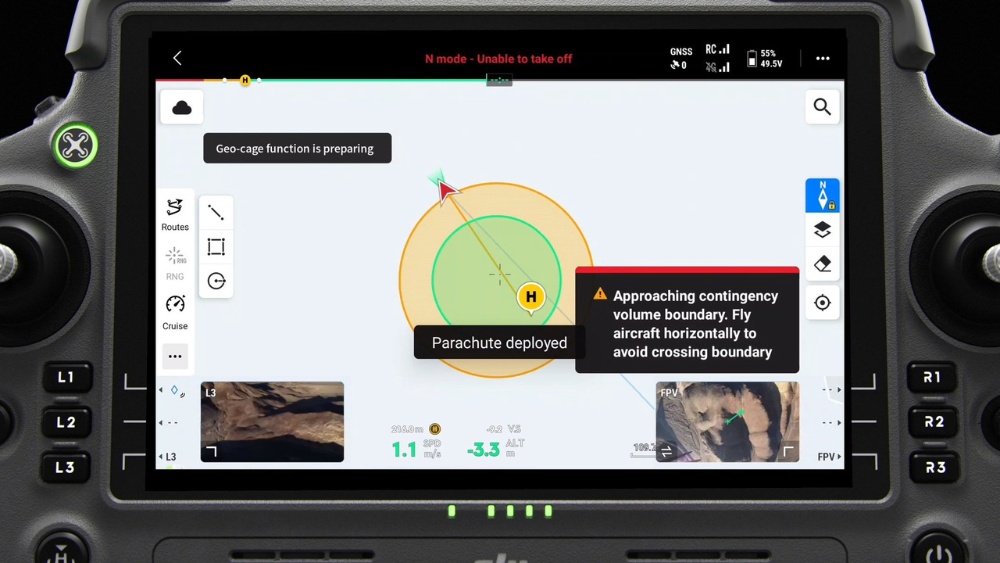

Enkel och användarvänlig Geocaging

För att genomföra vissa operationer är det ett krav att drönaren har Geocaging, som hindrar den från att flyga utanför ett givet område och terminerar flygningen om den skulle lämna området. Detta är mycket väl integrerat i DJI Pilot 2, så att flygområde (Flight Geography eller FG) och beredskapsvolym (Contingency Volume eller CV) enkelt kan definieras.

Drönaren saktar automatiskt in om den lämnar flygområdet och rör sig in i beredskapsvolymen. Om den trots detta fortsätter vidare och lämnar hela operationsvolymen (bestående av flygområde + beredskapsvolym) så löser termineringssystemet (FTS) automatiskt ut.

Allt detta är utvecklat för att uppfylla EASA:s krav på geocaging och flygterminering – men samtidigt vara väl integrerat i drönaren och enkelt att använda i praktiken.

Det viktigaste i korthet

• Ger Matrice 400 klassning för C5 (och C6 via fabrikspaket) – öppnar för STS-01 och STS-02
• Löser ut på under 600 ms och sänker drönaren med under 5 m/s
• Aktiveras direkt i fjärrkontrollen – ingen skrymmande extra radioenhet
• Sitter kvar på drönaren i transportväskan – inget montage före varje flygning
• Fungerar oberoende av drönaren: egen kraft, egna sensorer, egen väg till motorerna
• Väger 935 g · IP55 · −20 °C till 50 °C · engångssystem med 3 års livslängd

Vad innebär dessa klassningar?

För att få flyga i mer krävande miljöer måste den samlade risken i operationen reduceras till en nivå som luftfartsmyndigheten kan acceptera. EASA:s riskmodell väger samman markrisk (GRC) och luftrisk (ARC) till ett SAIL-värde – ett mått på hur robust operationen måste vara. En certifierad fallskärm med FTS är ofta det som fäller avgörandet för att komma ner till en acceptabel nivå, och därmed få tillståndet beviljat.

Hur det används beror på vilken väg du tar:

• Standardscenario (STS): här räcker drönarens klassning som bevis. C5 täcker STS-01 (flygning inom synhåll) och C6 täcker STS-02 (flygning bortom synhåll). Ingen egen riskanalys behövs – det räcker med en anmälan till Transportstyrelsen.

• PDRA eller SORA: för mer komplexa operationer krävs att du visar specifika riskreduceringar. Här styrker MoC 2511 (flygterminering) och MoC 2512 (M2-mitigering – dämpat nedslag med lägre anslagsenergi) att kraven är uppfyllda.

AP100 är tillsammans med Matrice 400 EU-typgodkänd (Applus+) och deklarerad enligt MoC 2511 och MoC 2512, och uppfyller kraven för C5 och C6. Det ger Matrice 400 den täckning som krävs för STS-01 och STS-02, och uppfyller samtidigt kraven för specifika tillstånd via PDRA eller SORA.

Snabb och tillförlitlig utlösning

AP100 använder pyroteknisk utlösning – samma princip som en krockkudde. En gasgenerator skjuter ut fallskärmen på under 600 millisekunder och drar linorna raka. Vid utlösning bryter det integrerade FTS:et strömmen till motorerna och stoppar dem, så att linorna inte trasslar in sig i propellrarna.

• Responstid: under 600 ms
• Nedsjunkningshastighet: ≤5 m/s
• Fungerar från 30 meters höjd och uppåt

Ljud- och ljus-signal vid utlösning av systemet

AP100 har inbyggd ljud- och ljus-signal som startar upp om systemet aktiveras / löser ut. Detta varnar omgivningen om att något har hänt och att drönaren faller. Det är en säkerhetsfunktion som låter omgivningen skydda sig och eventuella sårbara objekt i nedslagssområdet. Trots att fallskärmen kraftigt reducerar nedslagsenergin så kan det orsaka skador.

Dessutom gör ljud- och ljus-signalen att drönaren lättare kan återfinnas om en olycka sker i områden där den kan hamna svåråtkomligt.

Oberoende av drönarens system

En fallskärm är bara värd något om den fungerar i exakt det ögonblick allt annat slutar fungera. Därför är AP100 oberoende av drönarens egna system:

• Egen kraft: inbyggda kondensatorer driver systemet i ungefär en timme även om huvudbatteriet slås ut
• Egna sensorer: känner av onormala rörelser och hastigheter själv, utan att förlita sig på drönarens flight controller
• Egen väg till motorerna: FTS:et skickar sitt kommando direkt till motorstyrningen via en egen krets
• Kontinuerlig övervakning: gasgenerator och länkar kollas löpande, med larm i realtid via HMS i DJI Pilot 2

Flera sätt att lösa ut

• Automatiskt: vid onormal attityd eller hastighet, samt via geocaging (EU)
• Manuellt: dra i säkerhetslidern på fallskärmsikonen i DJI Pilot 2
• Via 4G (EU): en dedikerad kanal oberoende av den vanliga RC-länken (kräver DJI Cellular Dongle 2 med aktivt SIM-kort)
• Via FlightHub 2 (EU): fjärrutlösning via webbgränssnittet med drönarens serienummer och en verifieringskod

FTS och 4G Enhanced Transmission kan användas samtidigt utan att påverka varandra.

Enkel och användarvänlig Geocaging

För att genomföra vissa operationer är det ett krav att drönaren har Geocaging, som hindrar den från att flyga utanför ett givet område och terminerar flygningen om den skulle lämna området. Detta är mycket väl integrerat i DJI Pilot 2, så att flygområde (flight geography eller FG) och beredskapsvolym (contingency volume eller CV) enkelt kan definieras.

Drönaren saktar automatiskt in om den lämnar flygområdet och rör sig in i beredskapsvolymen. Om den trots detta fortsätter vidare och lämnar hela operationsvolymen (bestående av flygområde + beredskapsvolym) så löser termineringssystemet (FTS) automatiskt ut.

.

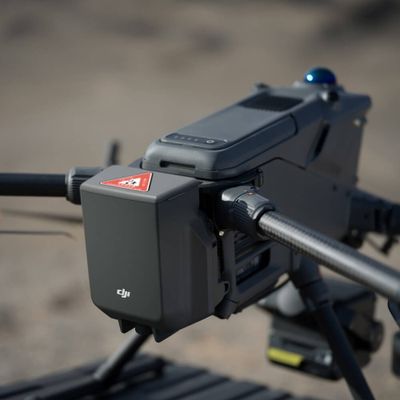

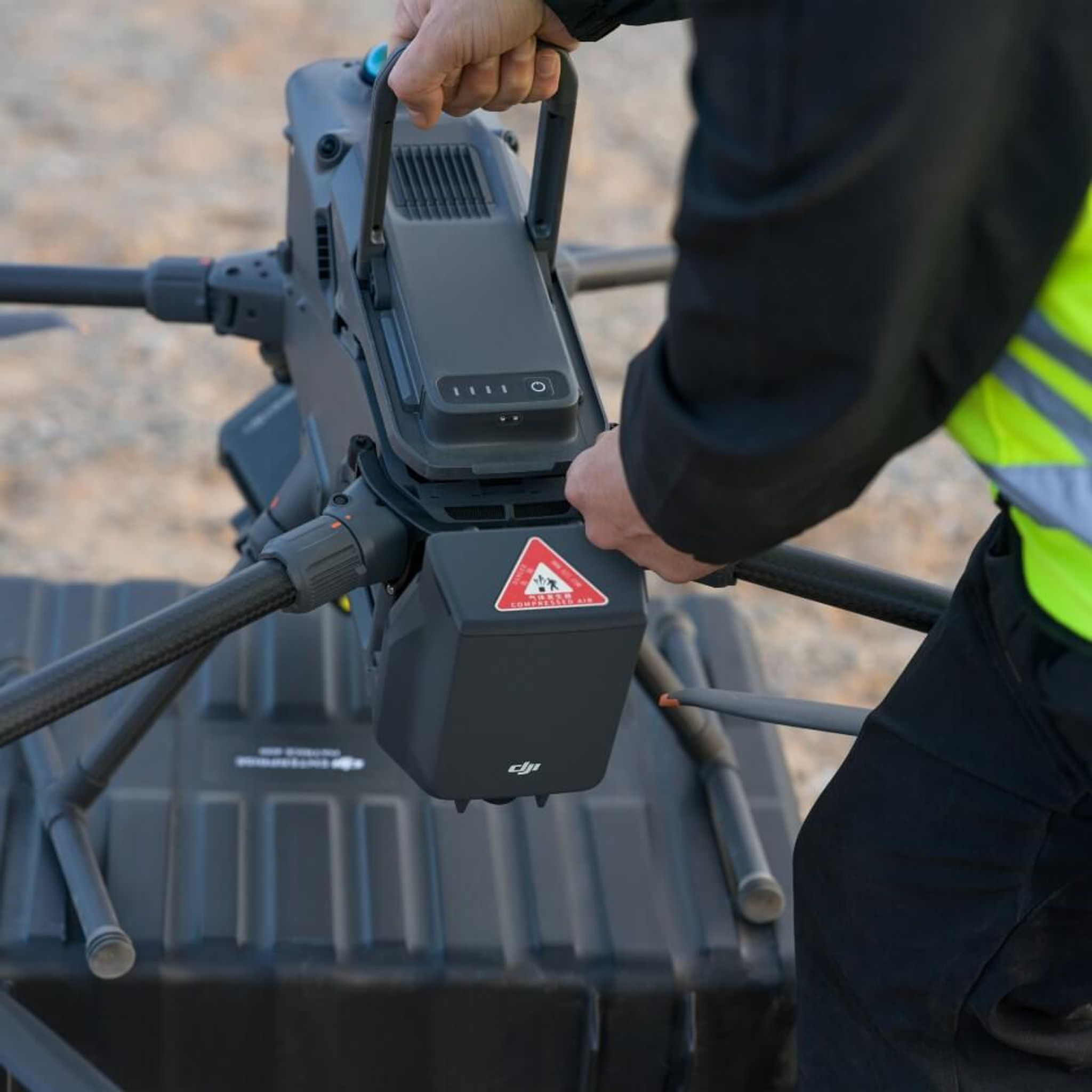

Byggd för fältarbete

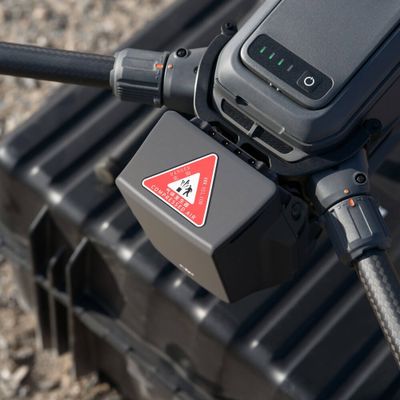

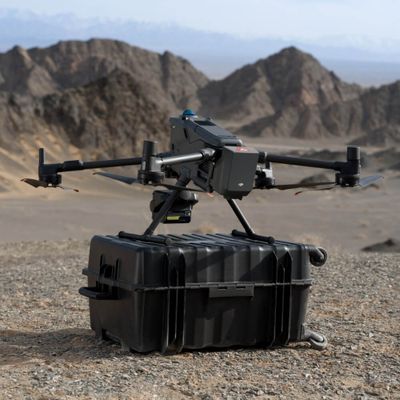

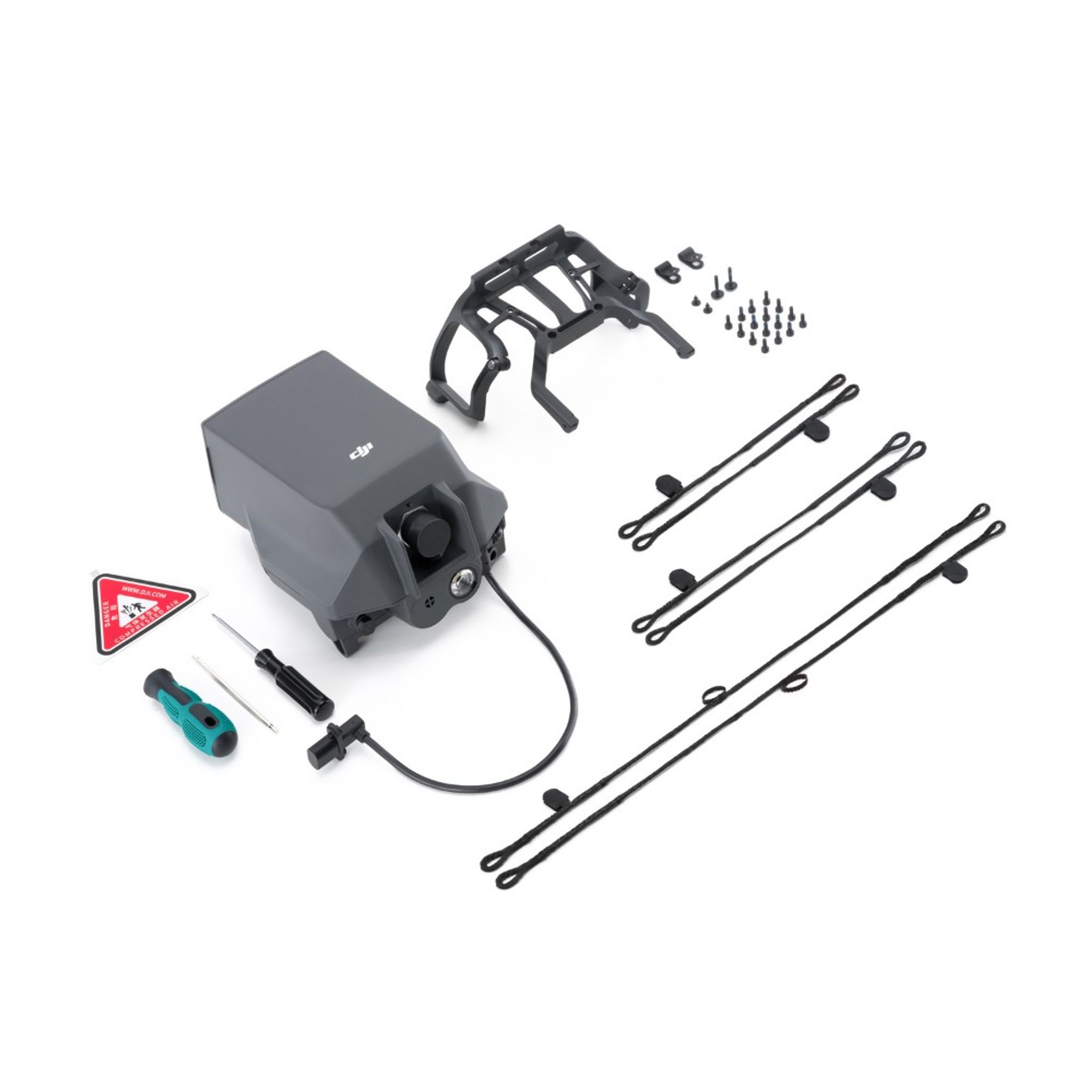

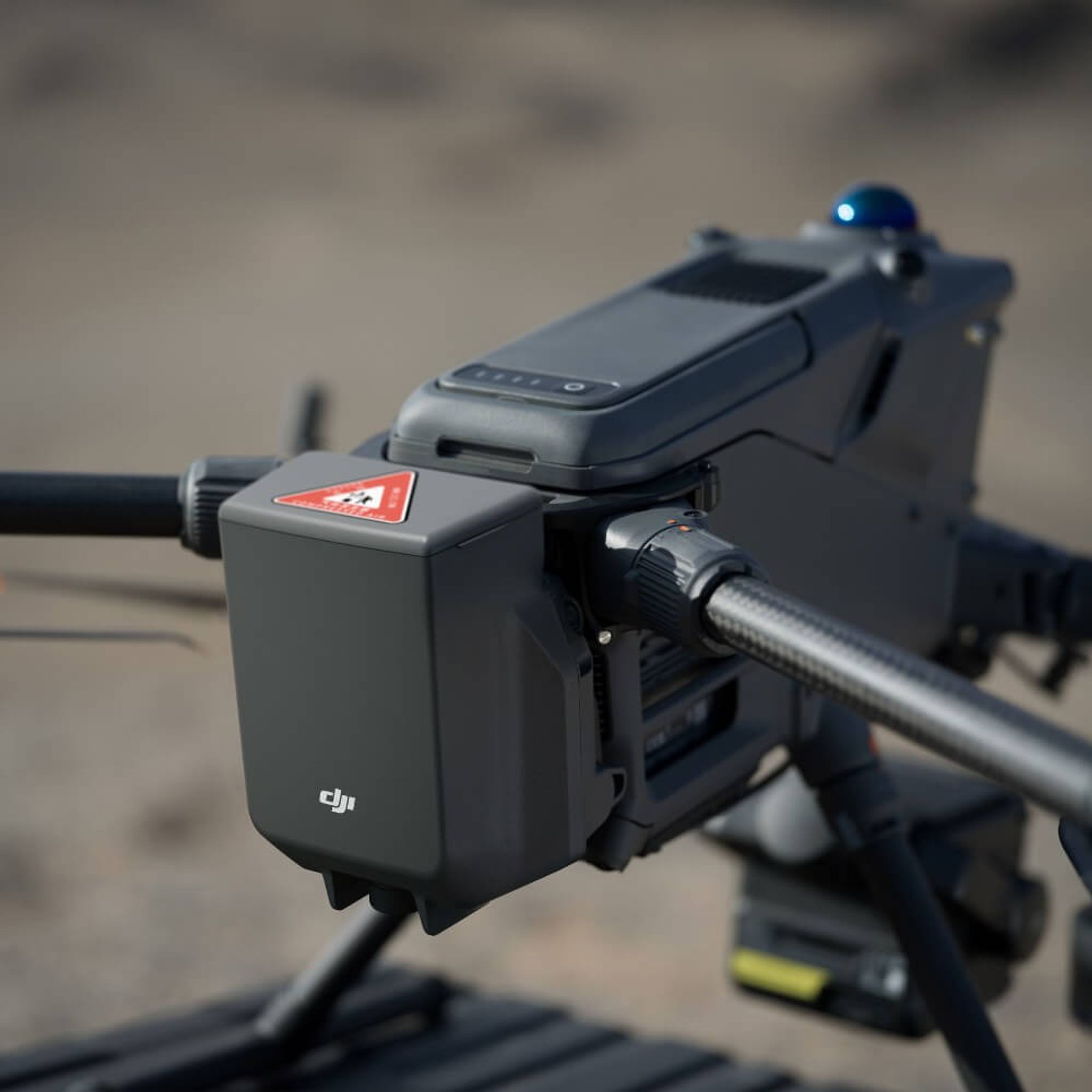

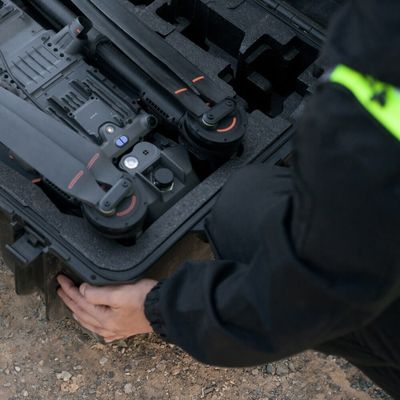

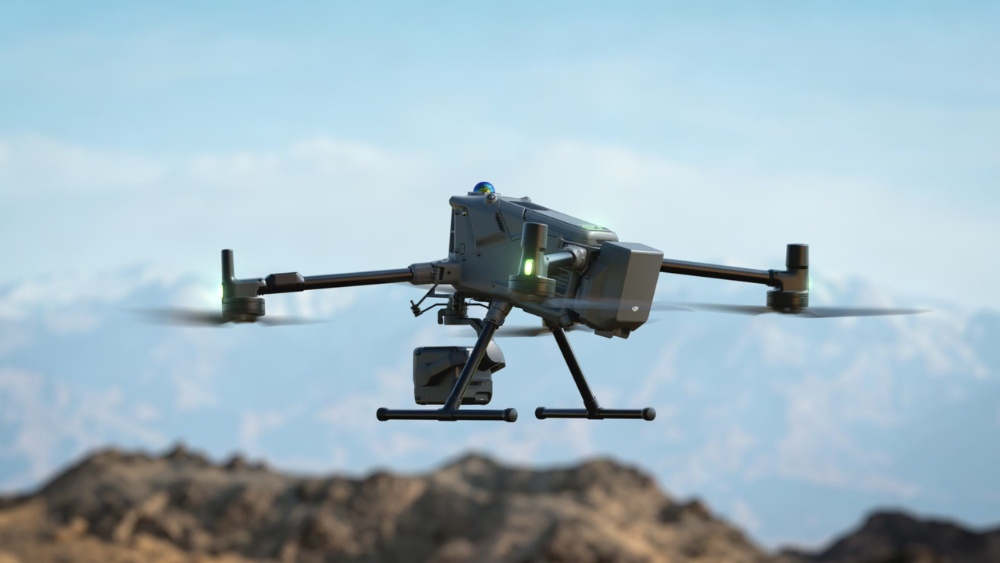

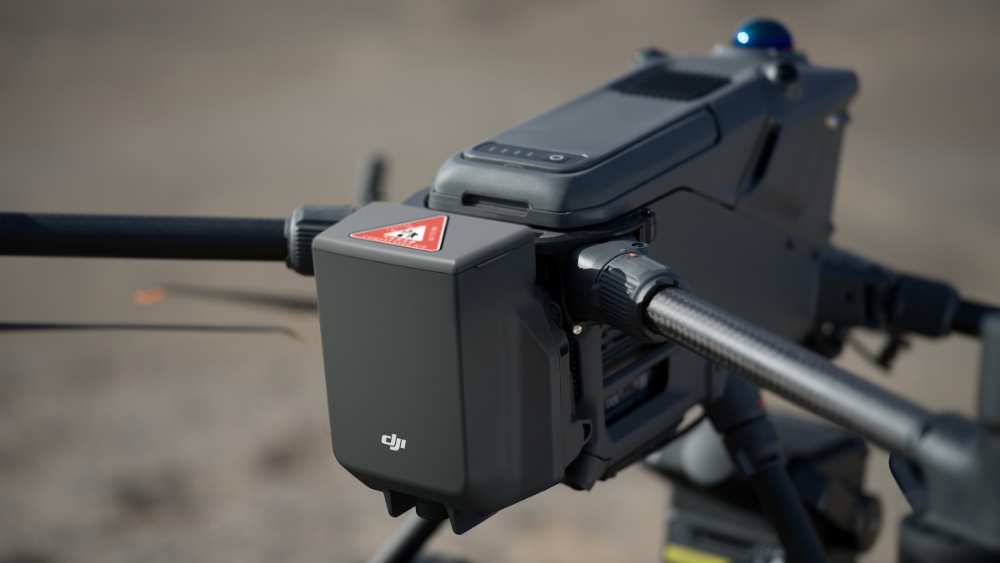

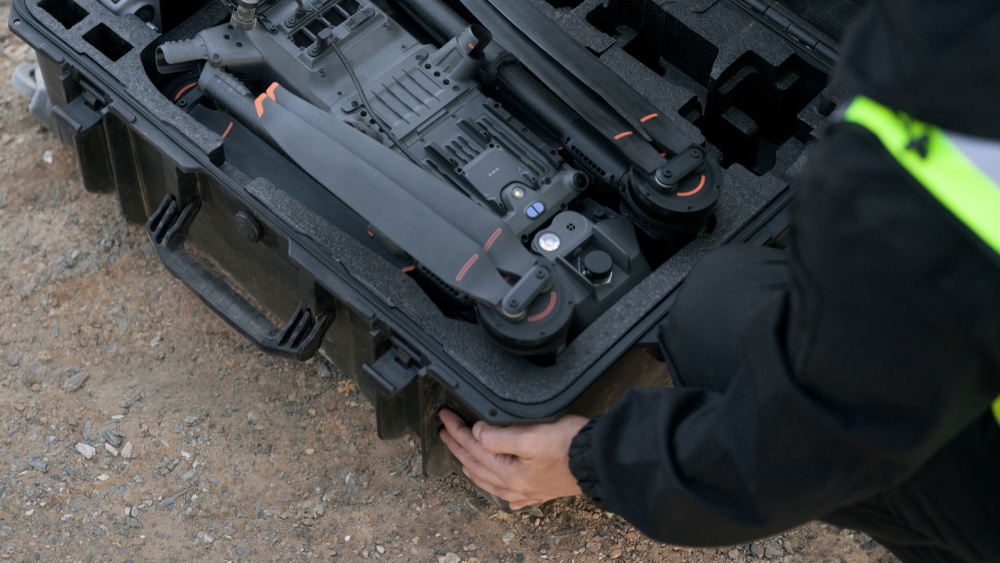

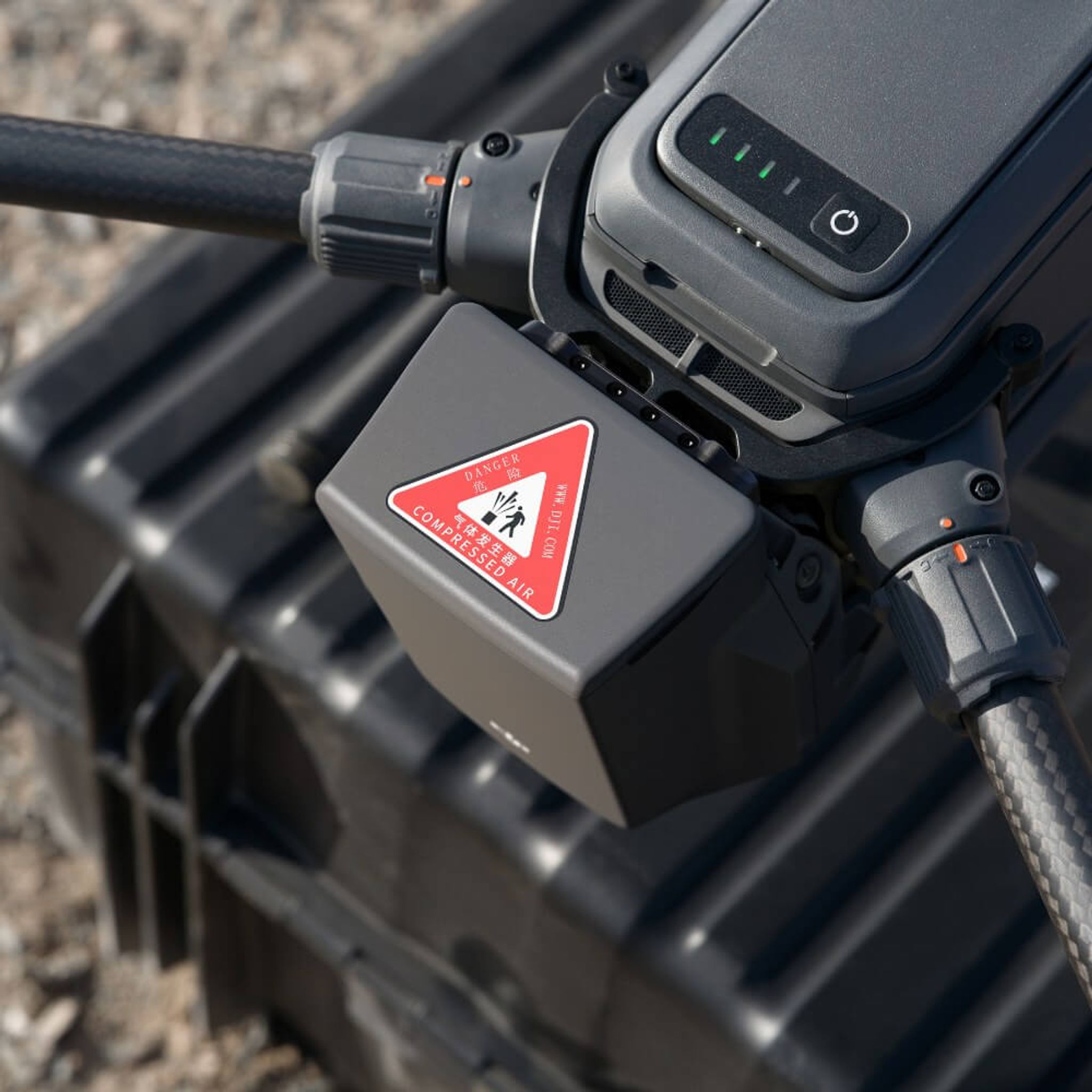

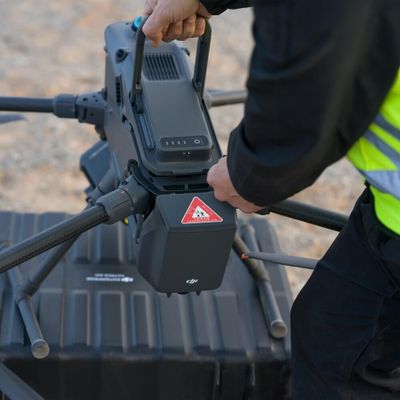

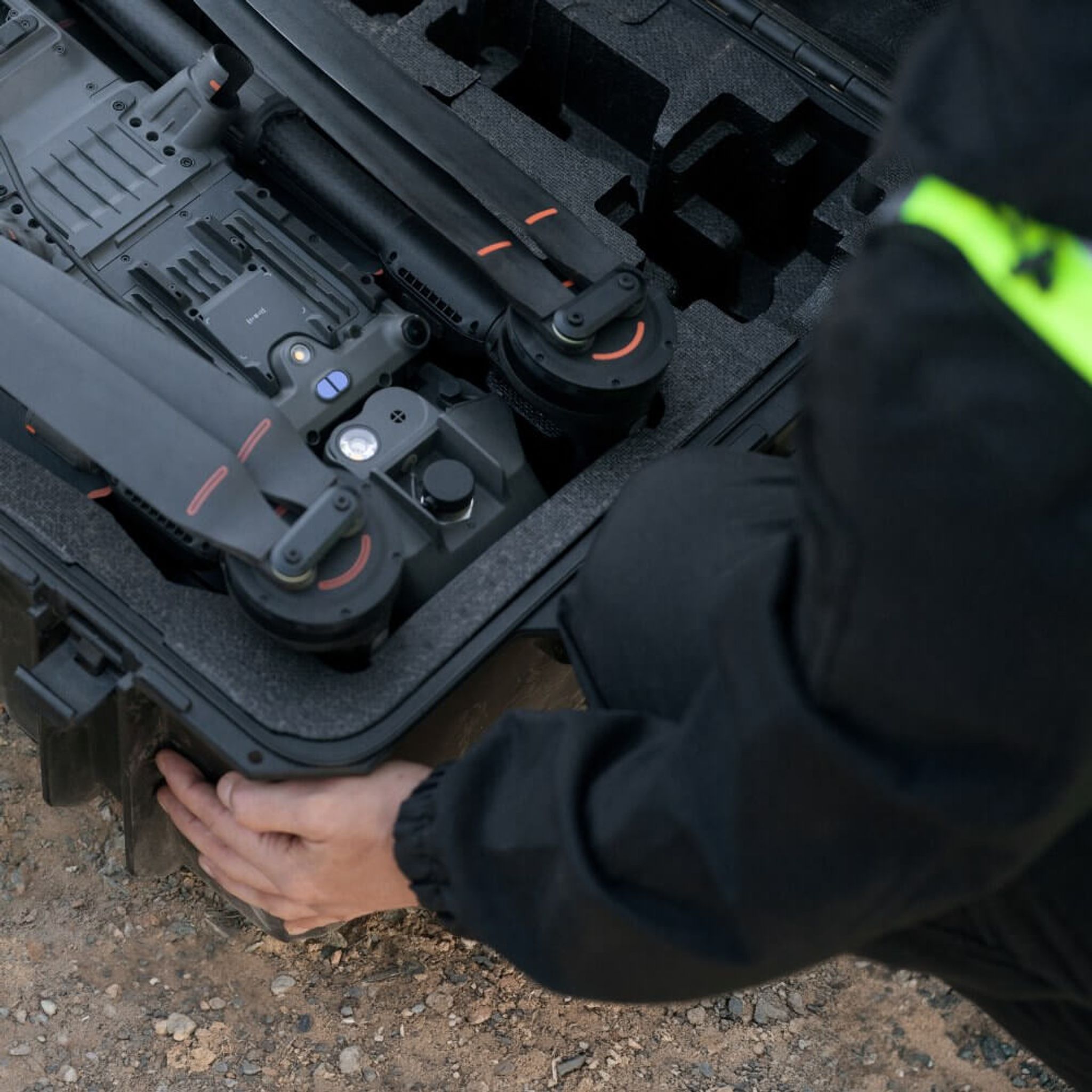

AP100 monteras bak på drönaren och behöver inte demonteras – du kan lägga ner Matrice 400 i sin ordinarie transportväska med fallskärmen på. Anslutningen sker via en enda kabel till E-Port V2 (E4-porten), utan externa vajrar eller separata radioenheter. Ljud- och ljussignaler varnar personer på marken vid utlösning och hjälper dig hitta drönaren efteråt, i ungefär en timme.

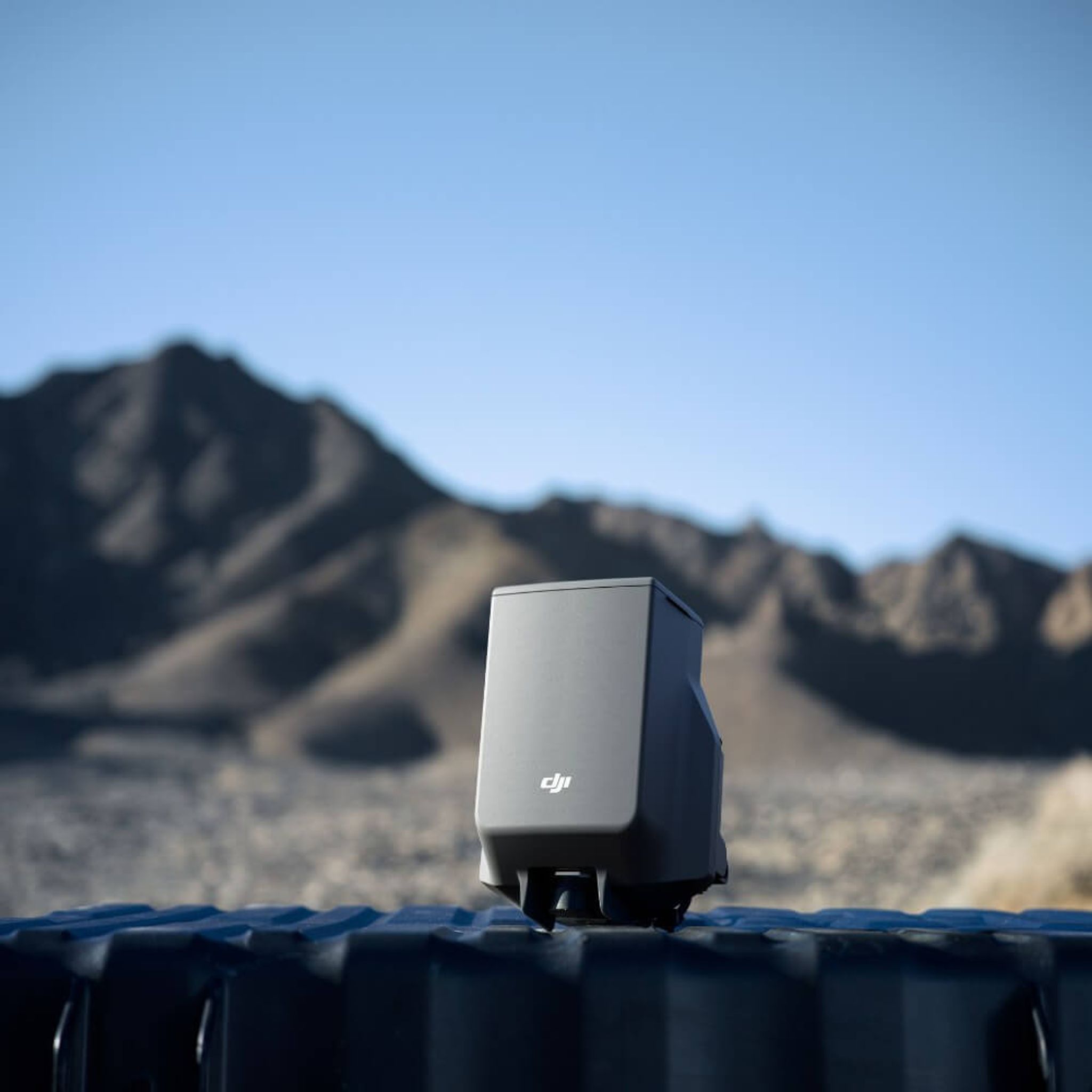

• Vikt: 935 g · Dimensioner: 182 × 171 × 157 mm (med fäste)
• Kapslingsklass: IP55 · Arbetstemperatur: −20 °C till 50 °C · Arbetshöjd: 0–4500 m
• Påverkan på flygtid: cirka −6 minuter · Max säker startvikt: 15,8 kg

Cleaning mode för arbete nära fasader

För operatörer som arbetar nära fasader – till exempel drönarbaserad rengöring – finns ett särskilt cleaning mode. För att undvika utlösning nära marken löser fallskärmen inte ut inom 10 meters radie från Home Point och ±15 meters höjd, och i cleaning mode inom 10 meters radie och upp till 15 meter över Home Point.

C5 eller C6 – vad gäller ur lådan?

• C5 (STS-01): uppnås direkt genom att montera AP100 på en Matrice 400 du redan äger. Klassningen följer fallskärmen.
• C6 (STS-02): kräver DJI:s fabrikscertifierade M400 (C6) Worry-Free Plus Combo. Enligt EASA:s regler kan C6 inte eftermonteras på en befintlig drönare.

Osäker på vilket som passar era uppdrag? Kontakta oss så reder vi ut det.

Att känna till

• Fallskärmen är ett engångssystem – efter utlösning ska drönare, fallskärm och nyttolast skickas in till DJI för inspektion.
• Systemet ska bytas ut tre år efter aktivering, även om självtesterna inte visar några fel.
• När fallskärmen är monterad stänger Matrice 400 av nedåt- och bakåtriktad mmWave-radar, så hinderdetekteringen bakåt och nedåt minskar.

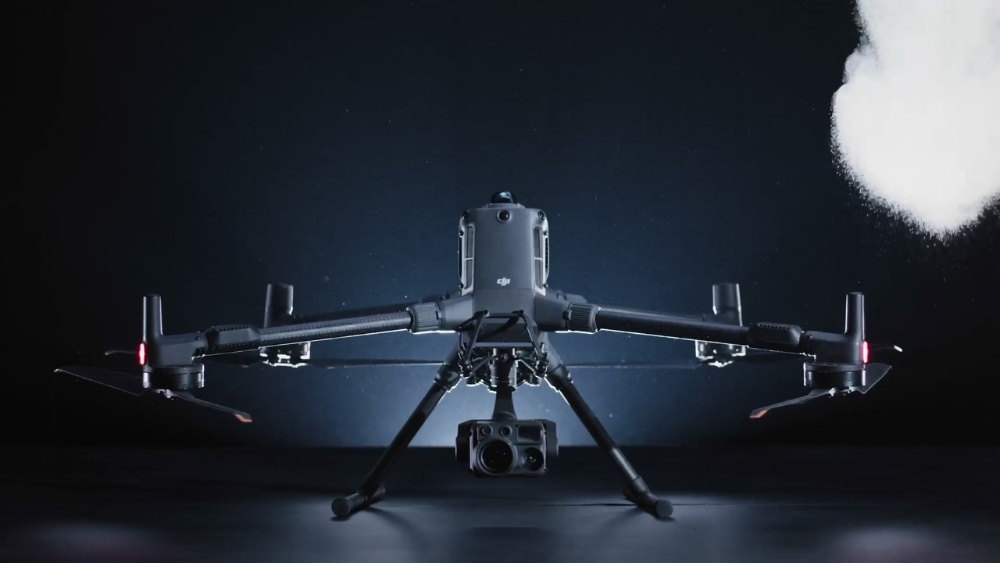

• En gimbal safety tether ingår och krävs – den förhindrar att nyttolasten lossnar vid utlösning.
• Fallskärmen garanterar inte att utrustningen är oskadad efter islag; syftet är att minska risken för skador på människor och egendom på marken.
