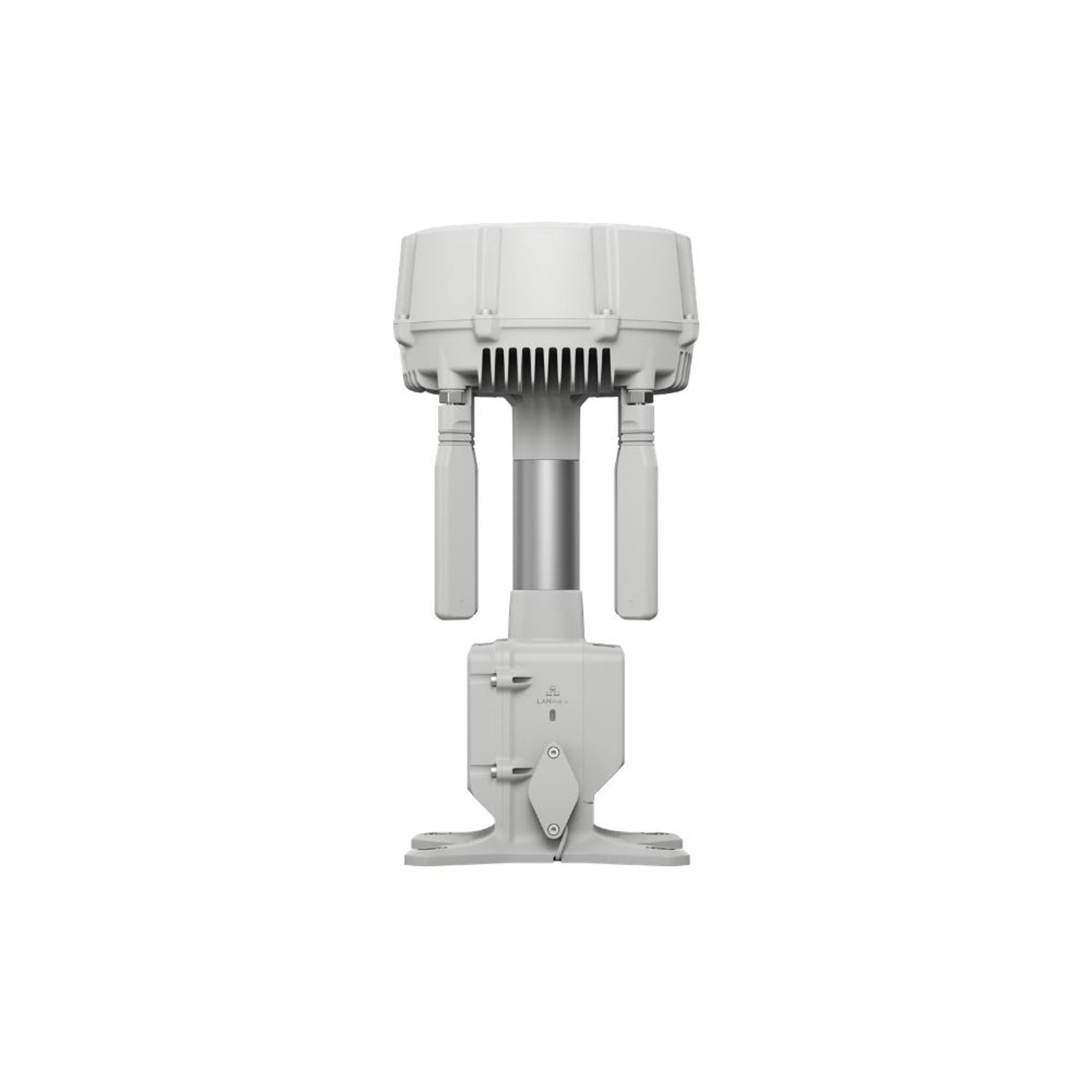

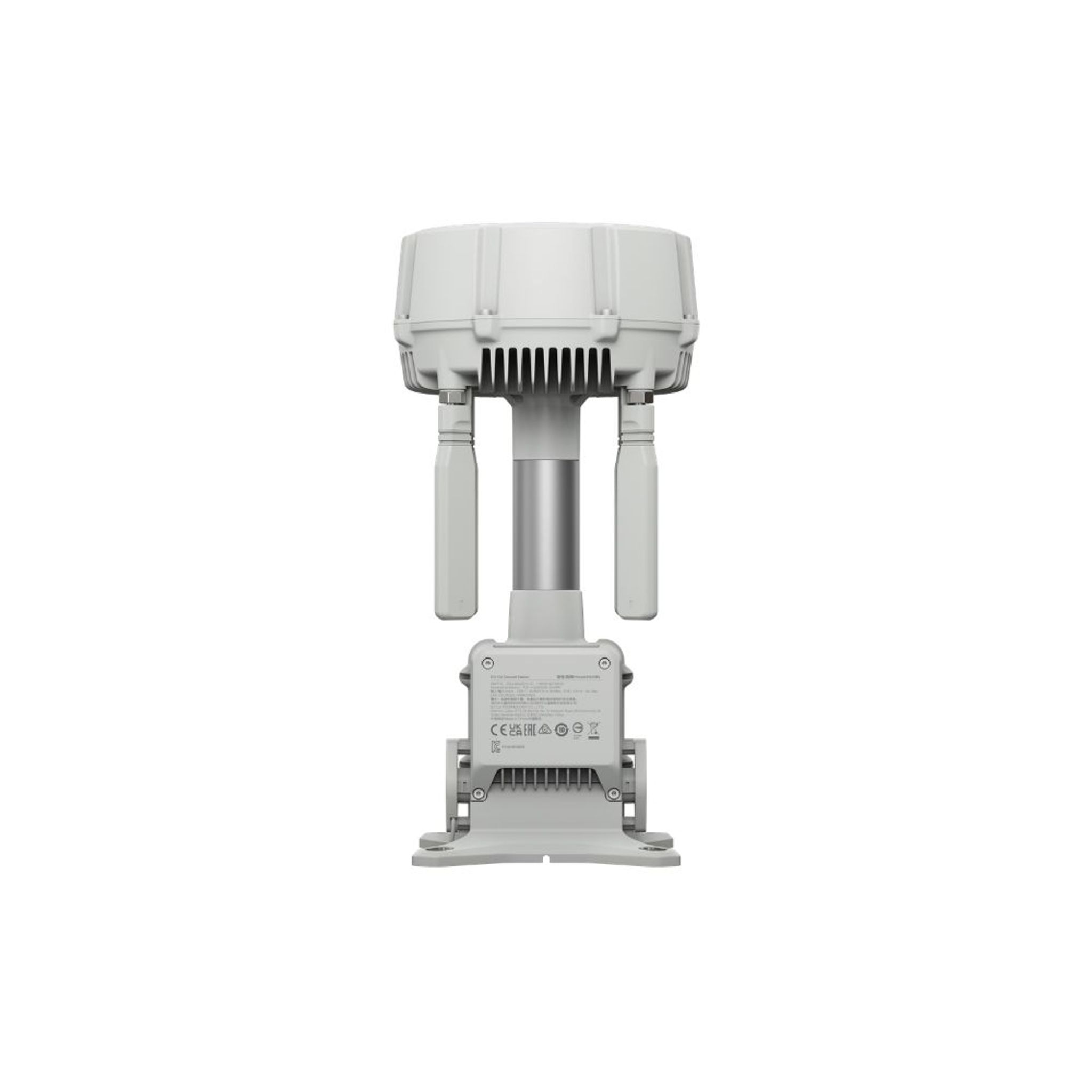

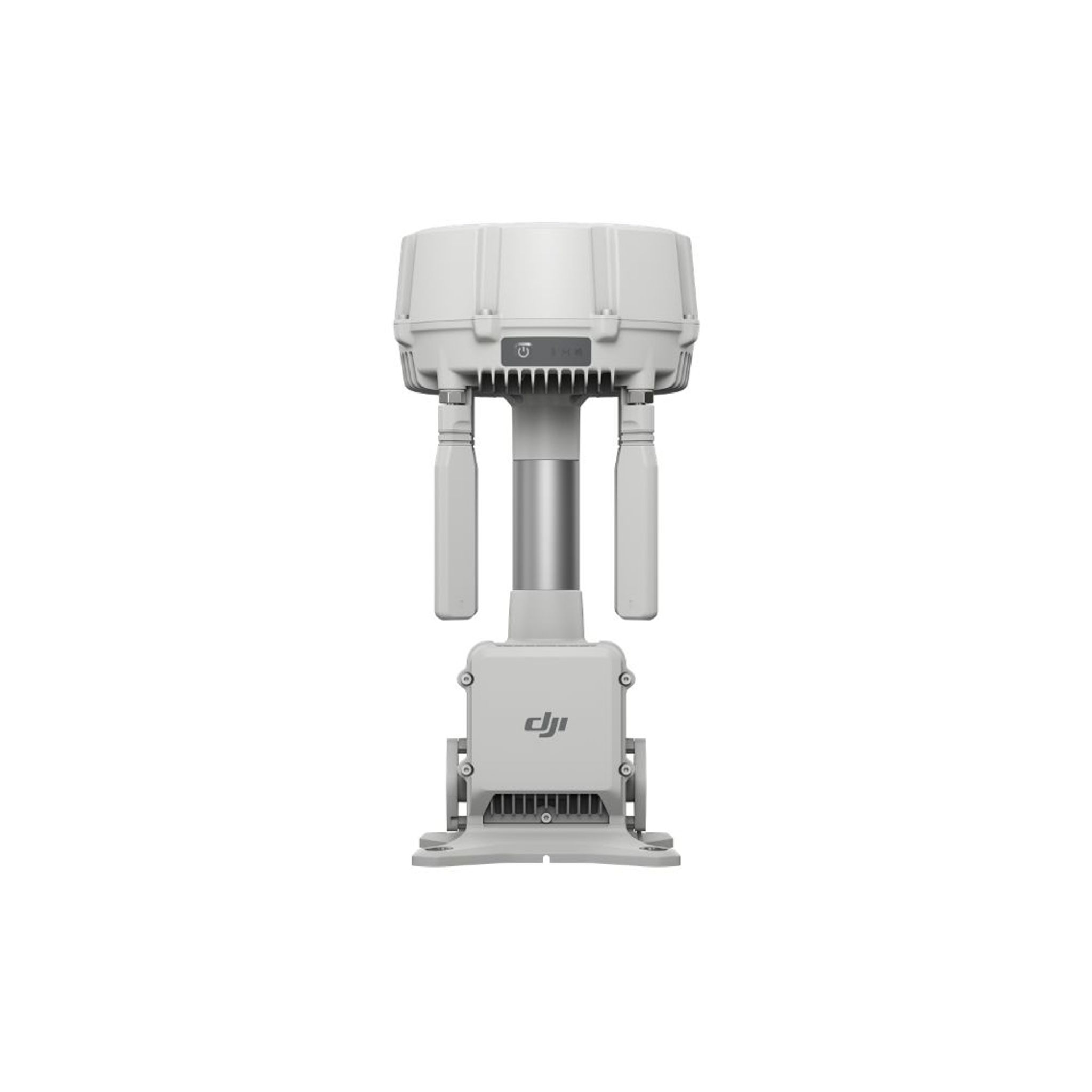

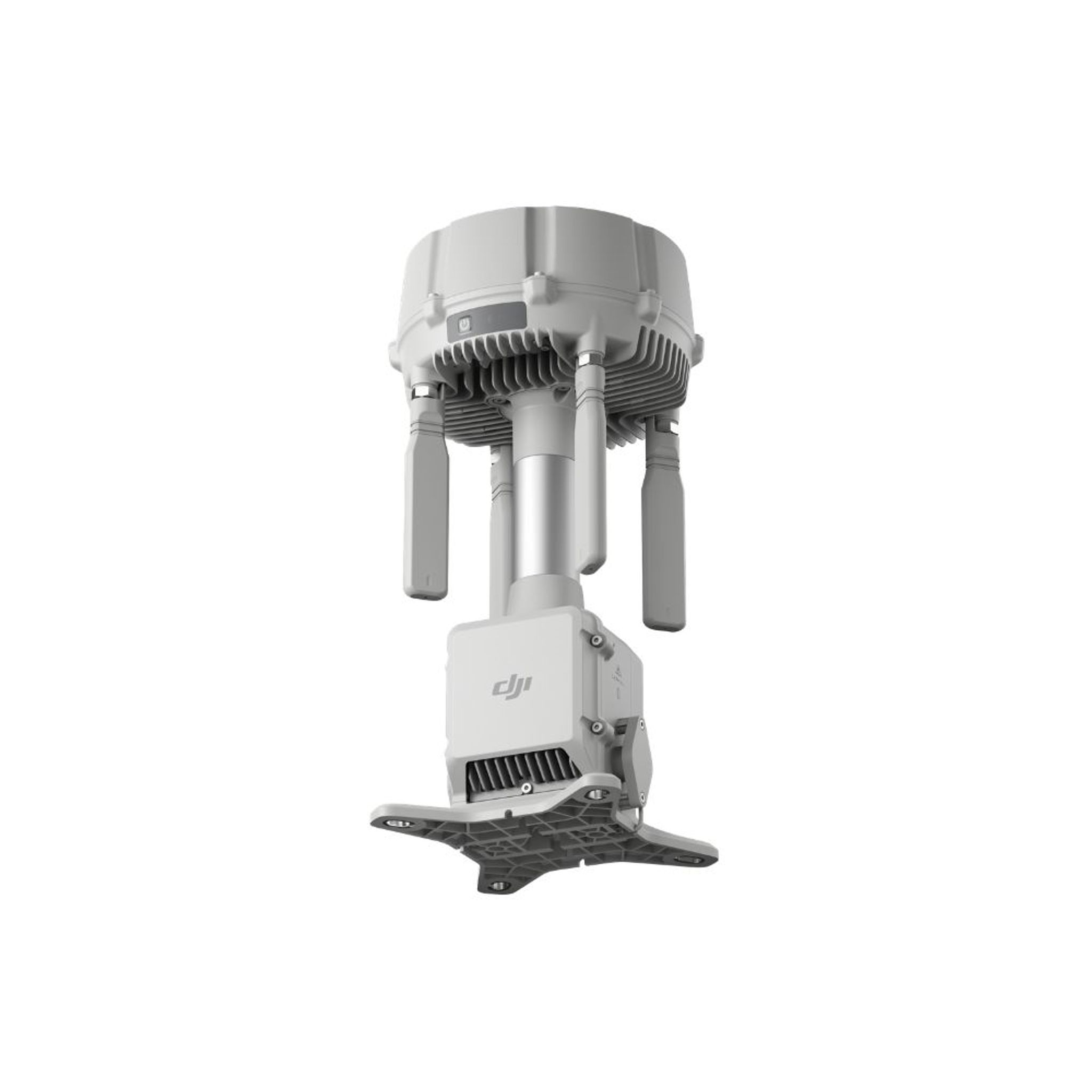

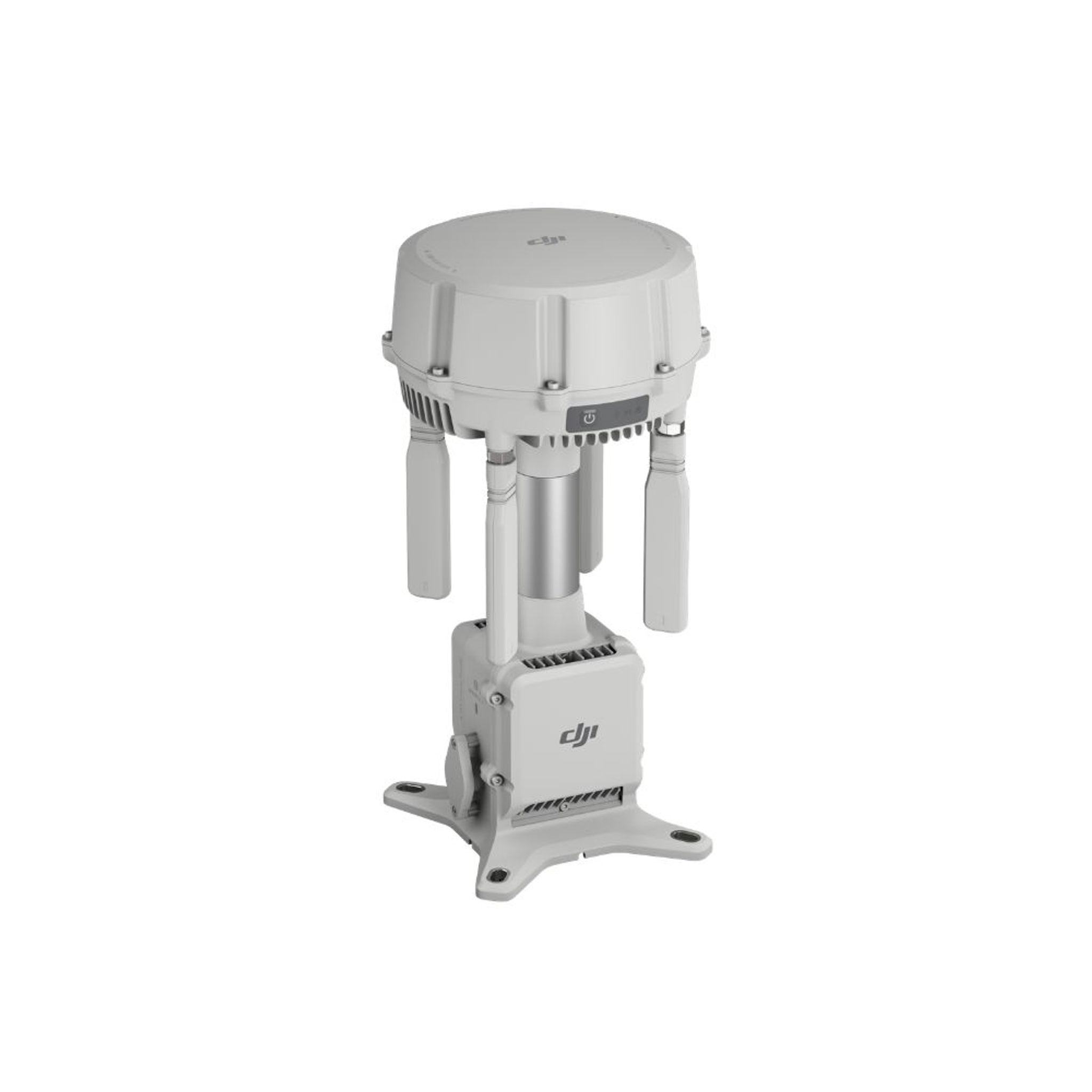

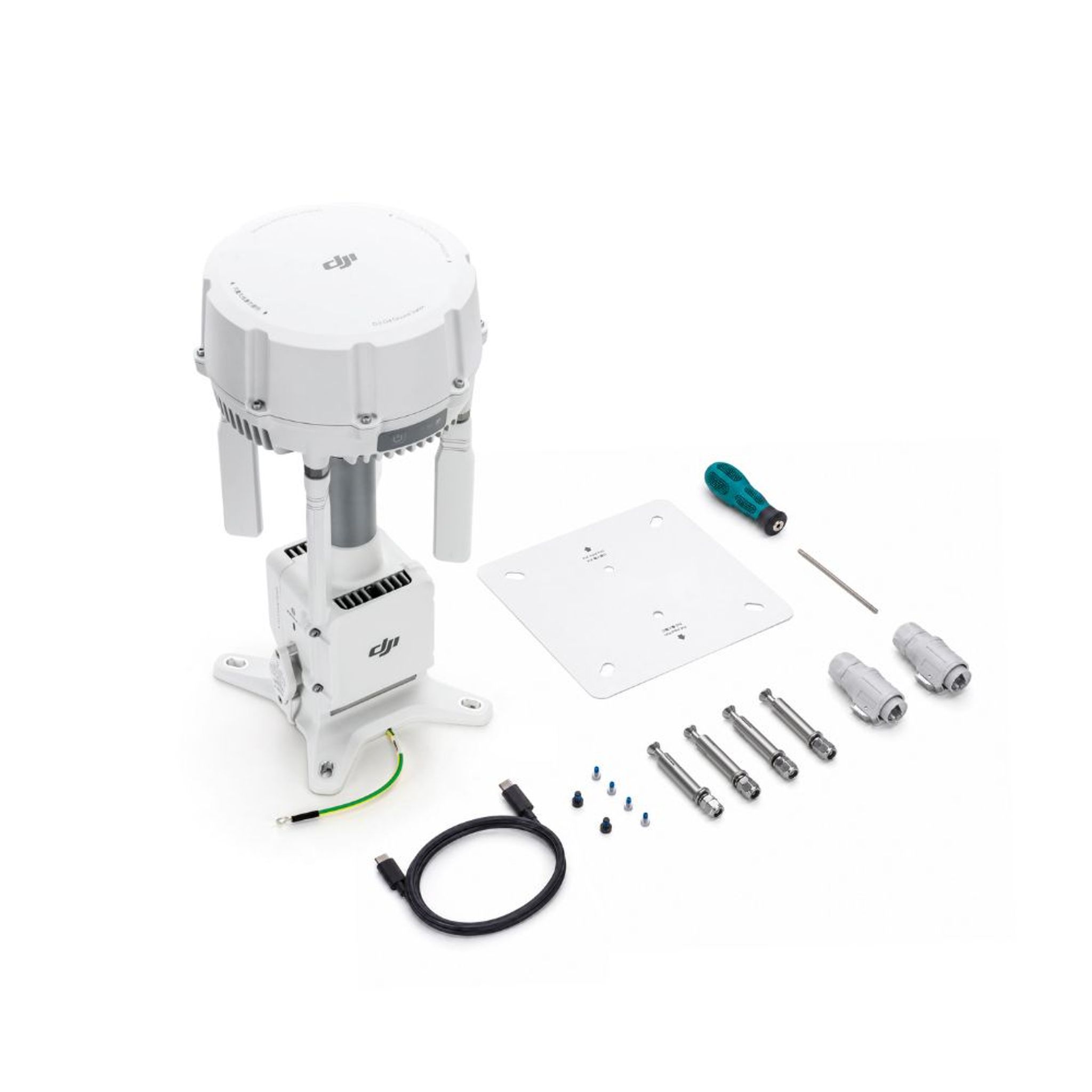

DJI O4 Ground Station

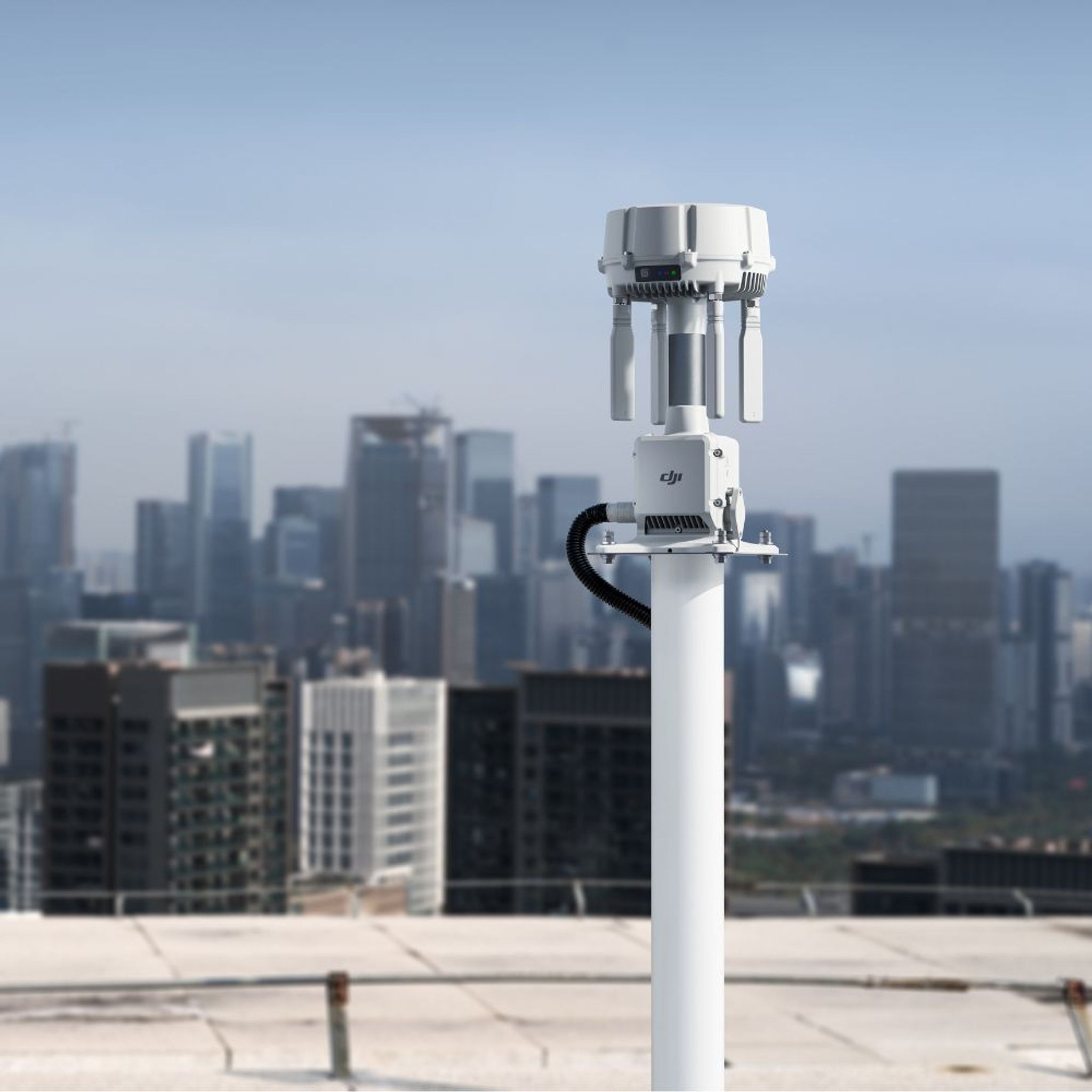

Markstation för videolänk, RTK och nätverk till DJI Dock 4 och DJI:s drönare. O4 Ground Station placeras högt och fritt, där radiosikten är som bäst, och tar över länken till drönaren. Det gör att dockan kan stå där det passar verksamheten, att flera stationer kan täcka större områden och att drönaren håller kontakten även bakom berg, byggnader och skog.

Stationen har två driftlägen. I Gateway Mode är den uppkopplad mot DJI FlightHub 2 via Ethernet eller 4G, och det är så den används med Dock 4. I Relay Mode fungerar den som fristående relästation utan internet för drönare som flygs med fjärrkontroll, till exempel i dalgångar eller gruvor.

Kompatibilitet

• DJI Dock 4: O4 Ground Station krävs alltid och strömförsörjs direkt från dockan.
• Relay Mode med fjärrkontroll: Matrice 400, Matrice 4E, Matrice 4T, Matrice 4D/4TD (DJI RC Plus 2 Enterprise) och FlyCart 100.

Gateway Mode med DJI Dock 4

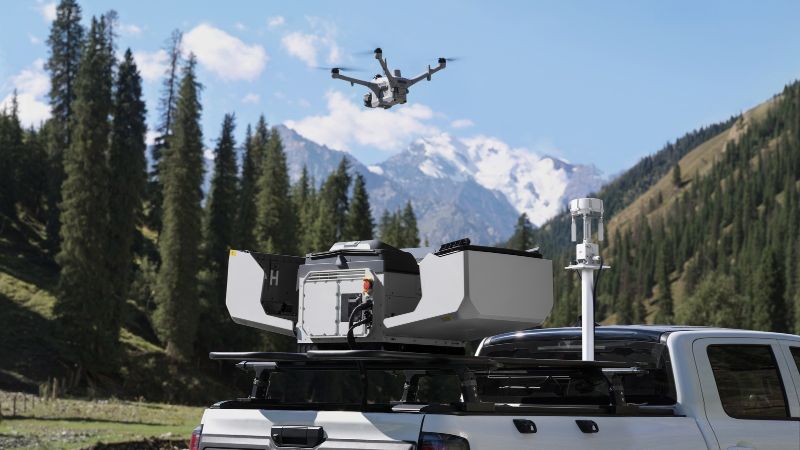

Med Dock 4 står O4 Ground Station för videolänk, RTK-bas och nätverksuppkoppling. Den ansluts till dockan med en Ethernetkabel på 1,5 till 80 m, som också matar stationen med ström (PoE). Stationen kopplar upp mot DJI FlightHub 2 via Ethernet eller DJI Cellular Dongle 2. Placera den högt och med fri sikt mot dockan, så kan dockan stå där den gör mest nytta.

• Multi-Station Roaming: drönaren växlar automatiskt mellan flera markstationer, så att ni kan bygga ut täckningen steg för steg och få bort skuggområden.
• Signal Map: efter en flygning visar FlightHub 2 en karta över signalstyrkan i området, så att ni ser var nästa station gör mest nytta.
• Virtual Cockpit: inom stationens täckning kan piloten ta över manuellt från FlightHub 2 och avvika från en planerad rutt.
• Låg strömförbrukning: utan ansluten drönare går stationen ner i viloläge och drar ca 7 W.

Relay Mode: räckvidd utan internet

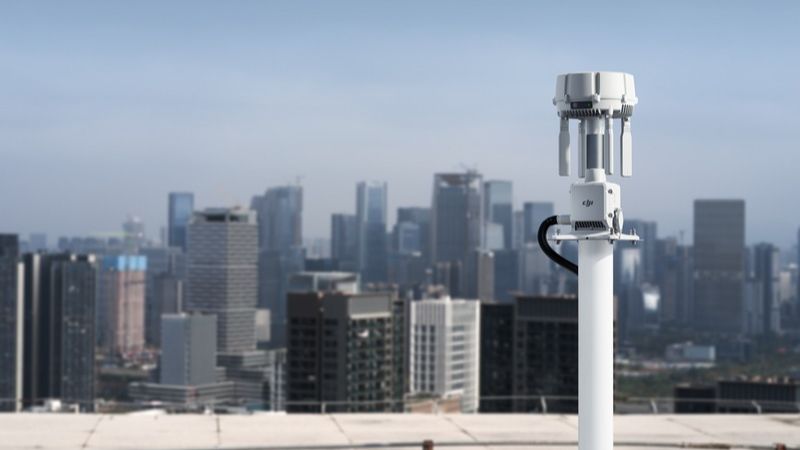

I Relay Mode placeras stationen på en höjd och förlänger videolänken mellan fjärrkontroll och drönare. Det är lösningen för platser utan nät eller med svår topografi, som dalar, gruvor, tunnelbyggen och tät bebyggelse. Fjärrkontroller i närheten kan söka upp och ansluta till stationen via Remote Access, så att flera team kan dela på samma station efter varandra.

Länken mellan fjärrkontroll och station rekommenderas inom 300 m, max 1 km. Stationen ska alltså stå nära operatören men högt, inte ute vid uppdragsområdet. Utanför nätet kan stationen drivas med solceller (DJI Power eller annat solcellssystem, säljs separat).

Radiolänk och RTK

• 12 antenner, fyra externa och åtta interna, med horisontell och vertikal polarisation för täckning runt om stationen.
• Frekvenser: 2,4, 5,2 och 5,8 GHz.
• Räckvidd vid fri sikt utan störningar: upp till 12 km med Dock 4 och Matrice 5TD, upp till 25 km med Matrice 400 och 18 km med övriga drönare i Relay Mode. I praktiken avgör placering, terräng och störningar.
• RTK-bas med 5 system och 19 frekvenser (GPS, Galileo, GLONASS, BeiDou, QZSS och L-band). Efter kalibrering mot nätverks-RTK ger stationen 1 cm + 1 ppm horisontellt.

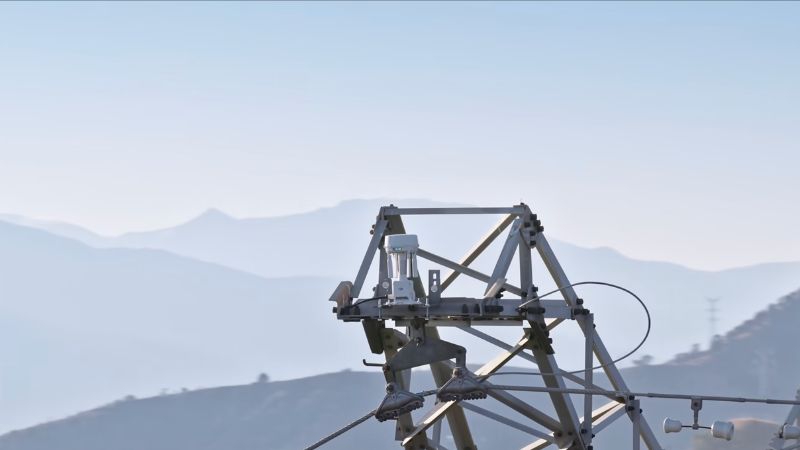

Byggd för att stå ute

Stationen är IP67- och IK07-klassad, saknar fläkt och klarar -40 till 55 °C. Den startar om automatiskt efter strömavbrott eller programfel, och ett inbyggt reservbatteri håller den igång ca 45 minuter i Gateway Mode och 30 minuter i Relay Mode om strömmen går. Ethernetportarna har överspänningsskydd enligt EN/IEC 61643-21 kategori C för placering på master och berg.

Med Dock 4 får stationen ström från dockan. Används den fristående i Relay Mode krävs PoE-matning, och för vinterdrift är klassen viktig:

• PoE++ Type 4 (99,9 W): ned till -40 °C.
• PoE++ Type 3 (60 W): ned till -30 °C.

Kameror och integration

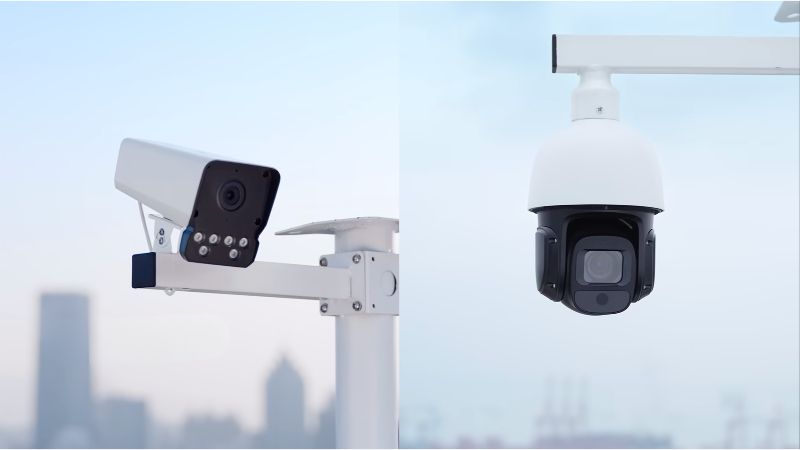

I Gateway Mode kan upp till fyra IP-kameror (ONVIF, H.264) anslutas till stationen. Bilden visas direkt i FlightHub 2, där ni även kan styra PTZ-kameror och ta emot kamerornas egna larm. Via ESDK 2.0 och Cloud API (MQTT) kan stationen kopplas till externa Remote ID- och ADS-B-mottagare för att få en bild av drönare och bemannat flyg i närheten.

Service och DJI Care

Till O4 Ground Station finns DJI Care Enterprise Plus med obegränsat antal reparationer inom täckningsbeloppet, delad täckning med övriga DJI Enterprise-produkter som registreras inom 30 dagar och fri frakt till och från service. Planen kan förnyas upp till år tre.

Vi hjälper er hela vägen

Var stationen står avgör hur bra hela systemet fungerar. Vi hjälper till med platsval, nätverk och strömförsörjning, regelverk och drifttillstånd samt uppstart. Kontakta oss för offert eller ett första samtal om er installation.
