STS eller SORA? Guiden till C5/C6 och MoC 2511/2512

Ska ni börja flyga mer avancerat i den specifika kategorin – över människor, i tätort eller bortom synhåll – dyker en djungel av förkortningar upp: C5, C6, STS-01, MoC 2511, SORA, geocaging, M2. Den här guiden reder ut vad de betyder, men framför allt hur de hänger ihop och i vilken ordning ni möter dem. Vi går igenom vägen framåt: från den enkla vägen in, till full frihet när ni växer.

Kort version: två vägar, olika mognadsgrad

Om ni är på väg in i mer avancerade operationer finns det i grunden två vägar att gå – och de flesta går dem i tur och ordning:

• Vägen in – standardscenario (STS): vill ni komma igång snabbt är en C5- eller C6-klassad drönare i ett standardscenario (STS-01 eller STS-02) ofta den enklaste starten. Färdiga regler, ingen egen riskanalys – bara en anmälan till Transportstyrelsen.

• Vägen vidare – egen riskbedömning (SORA): när ni blivit varma i kläderna och börjar stöta på begränsningar i vad standardscenarierna tillåter, är nästa steg oftast att skriva en egen SORA, anpassad efter just era operationella behov. Mer arbete, men full frihet.

Resten av guiden förklarar begreppen ni möter längs den vägen – i den ordning de blir relevanta.

Vägen in: C-klasser och standardscenarier (STS)

Det snabbaste sättet att komma igång är via ett standardscenario. Då lutar ni er mot en drönares C-klassmärkning i stället för att göra en egen riskbedömning. EASA märker drönare med klasser från C0 till C6, och två av dem är centrala här:

• C5 → STS-01: flygning inom synhåll (VLOS) över ett kontrollerat markområde i tätbebyggd miljö.
• C6 → STS-02: flygning bortom synhåll (BVLOS) med luftrumsobservatörer över ett kontrollerat markområde.

Har drönaren rätt C-klass för det scenario ni vill flyga, räcker det med en anmälan (deklaration) till Transportstyrelsen – ingen egen riskanalys behövs. Det är därför standardscenarierna är den vanligaste vägen in i mer avancerade operationer. En drönare når dock inte dessa klasser av sig själv; den behöver rätt säkerhetsutrustning, som flygterminering och i vissa fall fallskärm.

Kan klassningen eftermonteras?

En vanlig fråga är om man kan uppgradera en drönare man redan äger till en högre klass genom att montera på extra utrustning. Svaret är: det beror på.

På vissa system kan en klassning uppnås genom eftermontering av ett tillbehörskit – till exempel en fallskärm som lyfter drönaren till en högre klass. På andra system, och för vissa klasser, är klassningen bunden till ett fabrikscertifierat utförande som inte kan eftermonteras i efterhand. Det varierar mellan tillverkare, modell och vilken klass det gäller.

Eftersom detta skiljer sig från system till system – och regelverket dessutom utvecklas löpande – rekommenderar vi att du kontrollerar exakt vad som gäller för just din drönare innan du köper. Vi hjälper dig gärna att reda ut det.

Mellansteget: förhandsdefinierade riskbedömningar (PDRA)

Mellan de färdiga standardscenarierna och en egen SORA ligger PDRA (Predefined Risk Assessment) – förhandsgjorda riskbedömningar som EASA tagit fram för vanliga operationstyper. De är intressanta av en särskild anledning: vissa PDRA:er har i praktiken samma operationella begränsningar som standardscenarierna, men lutar sig mot Means of Compliance (MoC 2511/2512) i stället för mot en C-klassmärkning.

Det betyder att en PDRA kan vara en väg framåt även om drönaren inte är formellt C5- eller C6-klassad – förutsatt att den uppfyller rätt Means of Compliance. För en operatör med en drönare som saknar C-klass men har rätt säkerhetssystem, kan PDRA alltså vara nyckeln.

Det finns flera PDRA:er att välja mellan, för olika typer av operationer:

• PDRA-S01 och PDRA-S02: speglar i praktiken standardscenarierna STS-01 och STS-02.
• PDRA-G01, PDRA-G02 och PDRA-G03: för andra vanliga operationstyper, till exempel vissa BVLOS-upplägg i glesbefolkade områden eller reserverat luftrum.

Exakt vilken PDRA som passar beror på operationen – det är ett ämne värt en egen guide. Hör av er om ni vill veta vilken som matchar era uppdrag.

Vägen vidare: egen riskbedömning (SORA)

När standardscenarierna och PDRA:erna blir för snäva är nästa steg en egen SORA (Specific Operations Risk Assessment) – en fullständig riskbedömning där ni bygger operationen efter era faktiska behov. Mest arbete, men också mest frihet. SORA-metodiken är framtagen av JARUS (Joint Authorities for Rulemaking on Unmanned Systems) och tas in i EASA:s regelverk; STS och PDRA är i sin tur EASA:s egna förenklingar byggda på samma logik.

I en SORA räknar ni själva ut operationens risk. Det görs i tre steg:

• GRC (Ground Risk Class): markrisken – hur farligt det är för människor på marken om drönaren faller ner.
• ARC (Air Risk Class): luftrisken – risken att kollidera med annan luftfart.
• SAIL (Specific Assurance and Integrity Level): resultatet när mark- och luftrisk vägts samman. SAIL anger hur robust operationen måste vara – ju högre SAIL, desto strängare krav på utrustning, rutiner och bevisning.

Hela poängen med riskreducerande åtgärder (mitigeringar) är att sänka GRC och ARC, och därmed SAIL, till en nivå myndigheten kan acceptera. Det är här begreppen i resten av guiden – containment, flygterminering och fallskärmens M2-mitigering – blir era verktyg.

Containment: att hålla drönaren där den ska vara

Ett återkommande krav är att drönaren ska hållas inom ett bestämt luftrum och kunna avbryta flygningen om den skulle lämna det. Detta kallas containment, och det bygger på att man först definierar de volymer operationen ska hållas inom:

• Flyggeografi (flight geography, FG): volymen där uppdraget planeras och flygs.
• Beredskapsvolym (contingency volume, CV): en buffert runt flyggeografin, där drönaren fortfarande är under kontroll men utanför planerad bana.
• Operationsvolym (operational volume, OV): flyggeografin och beredskapsvolymen tillsammans – den yttre gränsen drönaren inte får lämna.

Utanför operationsvolymen ligger dessutom en markrisk-buffert (ground risk buffer) – en säkerhetsmarginal på marken som ingår i riskbedömningen. När volymerna är definierade behövs två saker för att faktiskt hålla drönaren inom dem: ett system som griper in när en gräns överskrids, och ett system som håller koll på gränserna. Det första är FTS, det andra är geocaging.

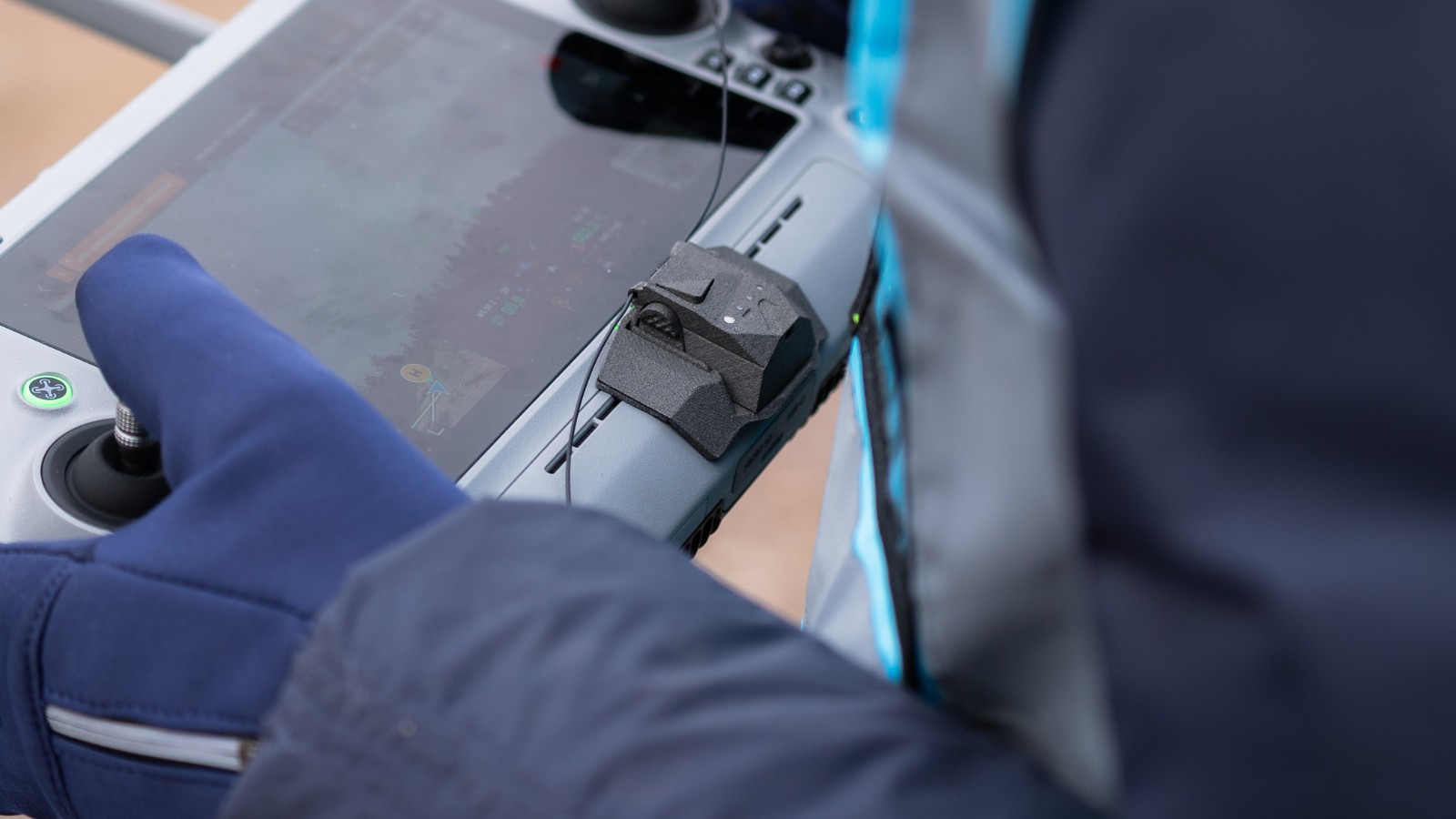

Manuell aktivering av FTS med fjärrkontroll (Dronavia)

Manuell aktivering av FTS med app (DJI AP100)

FTS: säkerhetssystemets kärna

FTS (Flight Termination System) är hjärtat i ett modernt fallskärmssystem – funktionen som avbryter flygningen kontrollerat när något går allvarligt fel. Vid utlösning stängs motorerna av och fallskärmen löses ut, så att drönaren sjunker mot marken i stället för att störta. Det är FTS som gör att drönaren kan stoppas innan den tar sig in i ett område med högre risk än där ni får operera – och därför är det ett centralt krav för de flesta avancerade operationer.

FTS kan aktiveras på flera sätt: automatiskt vid onormala rörelser eller hastigheter, manuellt av piloten – eller av sin närmaste medhjälpare, geocaging. Manuell triggning kan ske med en separat fjärr (som Dronavias på bilden ovan) eller genom ett kommando i appen (som DJI AP100 på bilden ovan).

Geocaging: FTS högra hand

Om FTS är säkerhetssystemets sista utväg, är geocaging förvarningen som helst ska göra att det aldrig går så långt. Geocaging håller koll på var drönaren befinner sig i förhållande till de tillåtna volymerna, och slår larm i god tid. I moderna system ritar du upp flyggeografin och beredskapsvolymen direkt i pilotappen, med visuell återkoppling på skärmen, och under flygning övervakas gränserna löpande:

• Inom flyggeografin flyger du fritt.
• Närmar sig drönaren beredskapsvolymens gräns saktar den automatiskt in och varnar piloten tydligt, så att man hinner styra tillbaka.
• Lämnar drönaren trots varningarna hela operationsvolymen kallar geocaging in FTS, som löser ut automatiskt.

Poängen med geocaging är alltså att FTS helst inte ska behöva aktiveras – förvarningarna ska räcka. Det är sällan geocaging som lyfts fram i marknadsföringen, men det är den lojala medhjälparen som gör grovjobbet så att FTS bara behöver gripa in i absolut sista hand.

Enhanced Containment och MoC 2511

I mer krävande operationer – till exempel via PDRA eller SORA – räcker det inte att säga att drönaren håller sig inom området. Man måste bevisa det till en högre standard. Det kallas Enhanced Containment, och tillämpas bland annat när angränsande områden innehåller folksamlingar, när det angränsande luftrummet har hög luftrisk (ARC-d), eller när operationen sker i befolkat område.

Kärnkraven är att sannolikheten att drönaren lämnar operationsvolymen ska vara mycket låg, och att inget enskilt fel får leda till att den lämnar markrisk-bufferten. MoC 2511 (Means of Compliance Light-UAS.2511) är den standard som visar att ett system uppfyller Enhanced Containment. Den handlar alltså om att hålla drönaren på plats och kunna terminera flygningen – och det är just FTS och geocaging tillsammans som är mekanismen bakom det.

M2-mitigering och MoC 2512: när det ändå går fel

Enhanced Containment handlar om att förhindra att drönaren hamnar där den inte ska. Men vad händer om den ändå havererar? Här kommer M2-mitigering in – EASA:s benämning på åtgärder som reducerar effekten av ett markanslag, alltså hur hård skadan blir när drönaren träffar marken.

En fallskärm är det tydligaste exemplet: den sänker anslagshastigheten och därmed anslagsenergin. EASA använder till och med fallskärmen som sitt eget exempel på M2. Fallskärmssystem kallas i branschen ofta PRS (Parachute Recovery System), och MoC 2512 (Light-UAS.2512) är standarden som visar att systemet uppfyller M2-mitigeringen.

Så hänger det ihop

Om vi drar ihop trådarna handlar det om två olika sätt att hantera risk – att förhindra, och att mildra:

• Förhindra (containment): geocaging definierar volymerna, FTS terminerar om de överskrids. MoC 2511 visar att det håller måttet. Det här är kärnan i C6/STS-02 och en förutsättning för de flesta BVLOS-operationer.
• Mildra (M2): fallskärmen sänker skadan om ett haveri ändå sker. MoC 2512 visar att det håller måttet. Det här är särskilt relevant för operationer med hög markrisk.

Notera att en fallskärm inte i sig är ett krav för C6/STS-02 – där är det flygterminering och en definierad operationsvolym som är det primära. Fallskärmen blir avgörande i andra sammanhang, som SORA-operationer där markrisken behöver reduceras. Ett system som uppfyller både MoC 2511 och MoC 2512 ger operatören maximal frihet: samma hårdvara fungerar oavsett om man landar i STS, PDRA eller SORA.

Vilka system finns på marknaden?

Allt fler tillverkare erbjuder integrerade fallskärms- och flygtermineringssystem som uppfyller de här kraven. Några exempel:

• DJI AP100 (för Matrice 400): DJI Enterprises första fallskärmssystem med integrerat FTS. EU-typgodkänt och deklarerat enligt både MoC 2511 och MoC 2512, med geocaging som konfigureras direkt i DJI Pilot 2. Kan förbli monterad i transportväskan och triggas i pilotappen utan separat fjärrkontroll.
• Hexadrone Tundra 2.1: en modulär plattform som uppnått C5/C6-täckning med motsvarande MoC-deklarationer.
• Dronavia-system: tredjepartslösningar för fallskärm/FTS som kan integreras på olika plattformar, inklusive vissa DJI-modeller.

Systemen skiljer sig i pris, användarvänlighet och hur väl de är integrerade i drönaren – från fristående lösningar med extern utrustning till helt integrerade system där fallskärm, FTS och geocaging styrs från samma gränssnitt.

Behöver ni hjälp att välja väg?

De flesta börjar med ett standardscenario och en C5- eller C6-klassad drönare – det är den snabbaste vägen in i mer avancerade operationer. När ni sedan växer och stöter på gränserna för vad standardscenarierna tillåter, är steget vidare oftast en egen SORA, byggd kring era faktiska behov. Just då blir MoC 2511 och MoC 2512 avgörande, eftersom de styrker de riskreduceringar er SORA vilar på.

Var ni än är på den resan hjälper vi på Scandinavian Drone er vidare – från att välja rätt klassning och standardscenario för att komma igång, till en komplett SORA när ni vuxit ur mallarna. Hör av er så reder vi ut nästa steg tillsammans.

Den här artikeln är en förenklad översikt avsedd att förklara begreppen på ett lättillgängligt sätt. Den ska inte betraktas som fullständig eller juridiskt bindande. Regelverket för drönaroperationer utvecklas kontinuerligt, och det är alltid operatörens eget ansvar att sätta sig in i gällande regler och deras uppdateringar. Kontrollera alltid mot EASA:s och Transportstyrelsens aktuella publikationer inför en operation.
